Caja de Herramientas de Despliegue

button_main button_prev button_next

La Caja de Herramientas de Despliegue proporciona elementos modelo que puede utilizar para modelar elementos que puede utilizar para modelar los componentes físicos y estructura de despliegue de su sistema en un diagrama de Despliegue. El grupo de Despliegue contiene elementos relacionados con la construcción real del sistema los Componentes de hardware o software que hacen el sistema (tal como ActiveX DLLs o Servidores Web) y las plataformas físicas (Nodos) esos Componentes se ejecutan (tal como un Servidor Windows 2000), incluyendo las conexiones físicas entre Nodos.

Páginas de Caja de Herramientas de Despliegue

Imagen

Detalle

Ver También

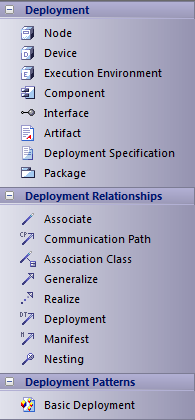

deploymentbar



El ícono de Despliegue Básico agrega el Patrón de Despliegue Básico a su diagrama como un punto de inicio para desarrollar el diagrama (arrastre el ícono hacia el diagrama para abrir la ventana Diagrama, Agregar <nombre> de Patrón y haga clic en el botón Aceptar ).



Ventana Agregar Patrón

Notas

Para agregar unelemento al diagrama ya abierto, haga clic en el icono apropiado y arrástrelo a su posición en el diagrama; establezca un nombre de elemento y otras propiedades como se solicita

Para agregar una relación, haga clic en el icono apropiado, luego haga clic en el elemento de inicio en el diagrama y arrástrelo hacia el elemento final

Aprender más

Diagrama de Despliegue
