Utilice el Conector de Valor Etiquetado

button_main button_prev button_next

Una situación común al crear un perfil es cuando las instancias de un estereotipo necesitan referenciar elementos con otro estereotipo aplicado. Por ejemplo, un elemento que define una Colección puede que tenga un Valor Etiquetado llamado rootNode para identificar la Raíz de esa Colección, la cual será una Clase con el estereotipo <<Node>>. En la ventana de Valores Etiquetados, el usuario hace clic en el botón de selección ( ... ) contra el Valor Etiquetado rootNode; cuando se muestra la ventana Seleccionar <Item>, el usuario puede localizar todos los Nodos en el modelo actual, y seleccionar uno de estos elementos como el valor de la etiqueta.

Para lograr esto, usted utiliza el conector de Valor Etiquetado desde las páginas de Perfil de la Caja de Herramientas. Un conector de Valor Etiquetado define un Valor Etiquetado de tipo referencia (esto quiere decir,RefGUID) propio del estereotipo fuente; el nombre del Valor Etiquetado lleva el nombre del rol destino de este conector, y el Valor Etiquetado está limitado a referenciar elementos con el estereotipo del elemento destino.

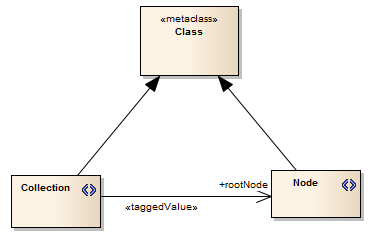

Este diagrama demuestra cómo podría utilizar el conector para representar el ejemplo. Un Perfil define dos estereotipos: «Colección» y «Nodo» (ambos de los cuales extienden la Metaclase Clase). El estereotipo «Colección» es dueño de un conector de Valor Etiquetado con el rol destino rootNode, apuntando al estereotipo «Nodo». Usted ingresa el nombre del rol destino en la página de Rol Destino de la ventana de Propiedades del conector.

taggedvalueconnector



Notas

El conector de Valor Etiquetado también se puede vincular directamente con un elemento metaclase para identificar el tipo de elemento UML base; por ejemplo: si el objetivo es un Actormetaclase, cuando usted selecciona para identificar un elemento destino específico la ventana Seleccionar <item> listará todos los elementos basados en Actor

Además, el conector se puede vincular a una metaclase para grupos de tipo de elemento, generalmente Clasificadores y Propiedades; si conector destino es la metaclase:

Clasificador, cuando selecciona para identificar un elemento destino específico la ventana Seleccionar <item> listara todos los tipos de Clasificador definidos por Enterprise Architect tal como Clase y Componente

Propiedad, cuando selecciona identificar un elemento destino específico la ventana Seleccionar <item> primero listará los elementos Puerto, Parte y Atributo
