Caja de Herramientas de Componente

button_main button_prev button_next

La Caja de Herramientas de Componente proporciona elementos modelo que puede utilizar para modelar los componentes físicos de su sistema en un diagrama de Componente. Las páginas de Componente contienen elementos y conectores relacionado con el sistema de construcción actual - los componentes que hacen el sistema (tal como ActiveX DLLs o Java beans), las interfaces que exponen y dependencias entre esos elementos.

Un componente es un pedazo de hardware o software que hace el sistema; por ejemplo, un DLL o un Servidor Web son componentes que pueden ser desplegados en un Servidor de Windows 2000 (Nodo).

Páginas de Caja de Herramientas de Componente

Imagen

Detalle

Ver También

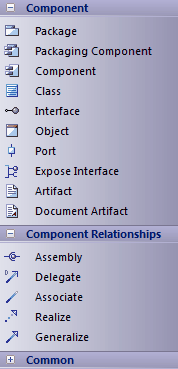

componentbar



Excepto donde se discute aquí, cada elemento y relación que puede crear utilizando estas páginas de Caja de Herramientas se describe en las secciones Elementos UML y Conectores UML de la Ayuda.



Un Componente de Paquete es un elemento que parece muy similar a un Componente en un diagrama pero se comporta como un Paquete en el Explorador de Proyectos.

Elementos de Diagrama de Comportamiento

Elementos de Diagrama Estructural

Conectores UML



Componente del Paquete

Notas

Para agregar unelemento al diagrama ya abierto, haga clic en el icono apropiado y arrástrelo a su posición en el diagrama; establezca un nombre de elemento y otras propiedades como se solicita

Para agregar una relación, haga clic en el icono apropiado, luego haga clic en el elemento de inicio en el diagrama y arrástrelo hacia el elemento final

Aprender más

Diagrama de Componente

Diagrama de Despliegue
