Disposición Ordenada

button_main button_prev button_next

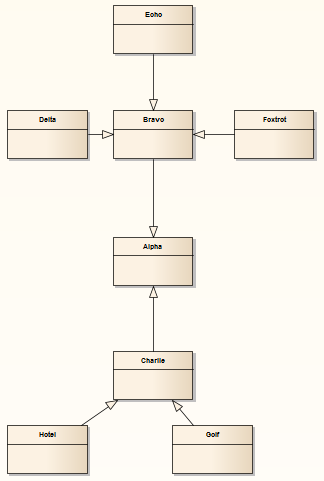

La Disposición Ordenada intenta sacar los elementos seleccionados a una cuadrícula basada en la proximidad horizontal y vertical entre ellos. Es decir, el diseño tira elementos que están bruscamente alineados en un arreglo ordenado. Los elementos que comparten la misma fila o columna están alineados basado en los parámetros Columna yComplemento de Fila. El arreglo mostrado para la disposición de Primavera, cuando se aplica la disposición Ordenada, podría verse así:



neaten



Invocar la Disposición Ordenada

Paso

Acción

Ver También

1

Siga el procedimiento general de Diagramas de Disposición, y en el paso 2 seleccioneOrdenada.

Diagramas de Disposición



2

En el tipo de campoUmbral (px) la separación, en pixeles, hasta que elementos se consideran en la misma fila o columna.

Un valor de umbral más alto produce un resultado más apretado, sacando elementos que son más distantes hacia la misma fila o columna. Un valor de umbral inferior proporciona un mayor número de filas y columnas





3

En el campo Complemento de Columna, haga clic en la flecha de despliegue y seleccione la alineación apropiada para elementos de la misma columna:

Izquierda - los elementos son alineados con el extremo izquierdo del elemento más hacia la izquierda de la columna

Centro - los elementos son alineados con el centro vertical del elemento más centrado de la columna

Derecha - los elementos son alineados con el extremo derecho del elemento más hacia la derecha de la columna





4

En el campo Complemento de Fila, haga clic en la flecha de despliegue y seleccione la alineación apropiada para elementos de la misma fila:

Superior - los elementos son alineados con el extremo superior del elemento más alto de la fila

Centro - los elementos son alineados con el centro horizontal del elemento más centrado de la fila

Inferior - los elementos son alineados con el extremo inferior del elemento más abajo de la fila





Notas

Para prevenir que elementos se superpongan en la disposición ordenada, los valores izquierda, derecha, superior, inferior, centro vertical o centro horizontal apropiados de los elementos (según lo dictado por las opciones Complemento de Columna y Complemento de Fila que selecciona) son mayores que el valor en el campo Umbral



Aprender más

Disposición de Resorte
