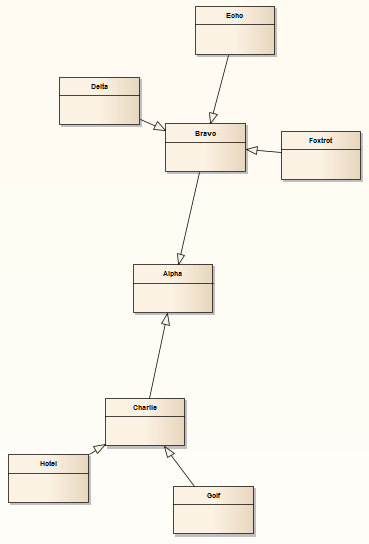

La Disposición de Resorte utiliza un enfoque de fuerza dirigida para ordenar para ordenar los elementos seleccionados de manera orgánica. Implementa una analogía física para diseñar elementos; cada elemento es tratado como una partícula con una carga eléctrica que repela otros elementos. Los conectores actúan como resortes (por eso el nombre Disposición de Resorte) que dibujan elementos conectados juntos otra vez. La disposición es buena para resaltar agrupaciones de objetos relacionados y para identificar simetría en el gráfico.
Invocar la Disposición de Resorte
Paso |
Acción |
Ver También |
1 |
Siga el procedimiento general de Diagramas de Disposición, y en el paso 2 seleccioneResorte. |
|
2 |
En el campo Iteraciones, escriba el número de iteraciones, o rondas para realizar para alcanzar el diseño final. La disposición es desarrollada en varias iteraciones; dependiendo de la complejidad del gráfico, incrementando el número de iteraciones produce un mejor resultado pero toma más tiempo para calcular.
|
|
3 |
Si el diagrama contiene elementos que significativamente varían en tamaño, y que puede que se superpongan en el diseño final, seleccione la casilla Ajustar la Escala para prevenir superposiciones para ajustar la escala de las posiciones de los elementos seleccionados (preservando el tamaño) hasta que ningún elemento se superponga.
|
|
