Disposición Convergir/Divergir

button_main button_prev button_next

La DisposiciónConvergir atrae el conjunto de elementos seleccionados hacia el centro de su rectángulo ligado. Por el contrario, la DisposiciónDivergir repela el conjunto de elementos seleccionados hacia el centro de su rectángulo ligado. La Disposición Convergir/Divergir también intenta mantener ángulos de conector su un elemento en el conjunto contiene un conector con puntos de coordenadas.

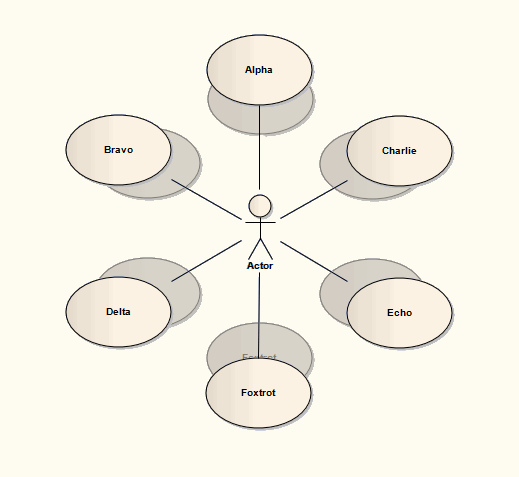

diverge

Invoque la Disposición de Convergir/Divergir

Paso

Acción

Ver También

1

Siga el procedimiento general de Diagramas de Disposición, y en el paso 2 seleccioneConvergir/Divergir.



Diagramas de Disposición

2

Seleccione el botón de radio para la dirección requerida de la disposición:

Convergir - atrae el conjunto de elementos seleccionados al punto central

Divergir - repela el conjunto de elementos seleccionados desde el punto central





3

Configure el deslizadorCantidad (%) al porcentaje requerido. Un porcentaje menor proporcione un control más fino del cambio en la disposición.

El deslizador determina hasta qué punto se mueven los elementos hacia o desde el punto central; el movimiento es la distancia actual del elemento desde el punto central multiplicado por el valor del porcentaje establecido en el deslizador.

En la disposiciónConvergir, el elemento se mueve hacia el punto central; en la disposiciónDivergir el elemento se mueve más lejos del punto central.
