Condición de Operando de Interacción y Comportamiento de Mensaje

button_main button_prev button_next

Cuando simula el comportamiento de un diagrama de Secuencia, puede utilizar una Condición para el Operando de Interacción CombinedFragment, para controlar el flujo durante el curso de la simulación.

Un Mensaje en un diagrama de Secuencia se puede vincular a una Operación, por lo que el comportamiento de la Operación también puede ser utilizado durante el curso de la simulación.

Condiciones de Operando de Interacción

Campo/Columna

Descripción

Ver También

Condición de Operando

Las Condiciones de Operando de Interacción son declaraciones condicionales que son evaluadas cuando sea que el simulador tenga que determinar cual ruta tomar luego. Las Condiciones de Operando generalmente tienen las siguientes características:

Definidas en la ventana de Fragmento Combinado

Escrito en JavaScript

Se puede referir a variables definidas durante la simulación





Agregando Condiciones de Operando

Para agregar una Condición de Operando:

1.

Haga doble clic en el elemento CombinedFragment para abrir la ventana de Fragmento Combinado.

2.

Haga clic en el botón Nuevo .

3.

En el campo Condición, escriba el JavaScript para la condición.

4.

Haga clic en el botónGuardar .

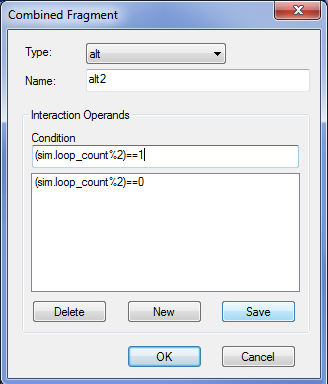

combifrag





Semántica de Evaluación

Durante la ejecución el Simulador evalúa cualquier Condición de Operando dentro del CombinedFragment; el tipo de CombinedFragment y el resultado de la evaluación puede determinar la ruta en la que continúa la simulación.





Aprender más

Simulación Dinámica con JavaScript

Fragmento Combinado

Operadores de Interacción

Guardas y Efectos
