ICONIX [Guía de Usuario de Enterprise Architect]

Top Previous Next

ICONIX

button_main button_prev button_next

Temas

Tema

Detalle

Ver También

Abstracto

El siguiente texto es derivado de la entrada ICONIX en Wikipedia en línea:

El Proceso ICONIX es un enfoque minimalista, racionalizado para modelado UML dirigido por Casos de Uso que utiliza un subconjunto básico de diagramas UML y técnicas para proporcionar una cobertura completa de análisis y diseño orientado a objetos, Su actividad principal es análisis de robustez, un método para la reducción de la brecha entre el análisis y el diseño. El análisis de robustez reduce la ambigüedad en descripciones de caso de uso, asegurándose que sean escritos en el contexto de un modelo de dominio acompañante. Este proceso hace que los casos de uso sean mucho más fáciles de diseñar, probar y estimar.

El Proceso ICONIX fue desarrollado por Doug Rosenberg; para más información sobre ICONIX, refiérase a Ingeniería de Software ICONIX Inc.



ICONIX (Recurso en línea)

ICONIX en Enterprise Architect

Enterprise Architect le permite desarrollar modelos bajo ICONIX rápida y simplemente, a través del uso de una Tecnología MDG integrada con el instalador de Enterprise Architect.

Las funcionalidades ICONIX son proporcionadas en la forma de:

Un conjunto de páginas ICONIX en la Caja de Herramientas

Los Ingresos de relaciones y elementos ICONIX en el menú de Acceso Directo de la Caja de Herramientas y Acceso Rápido.



Para ayudarle más a desarrollar y administrar un proyecto bajo ICONIX, Enterprise Architect también proporciona una hoja en blanco en la Hoja de Ruta ICONIX.

Aparte, Enterprise Architect tiene un diseño visual alternativo específico para ICONIX.



Menú de Acceso Rápido de Caja de Herramientas

Acceso Rápido

Hoja de Ruta ICONIX (Recurso en línea)

Páginas de Caja de Herramientas ICONIX

Dentro de la Caja de Herramientas, Enterprise Architect proporciona versiones ICONIX de la páginas para diagramas de Análisis UML, Caso de Uso, Clase, Interacción (Secuencia), Actividad y Personalizado (los cuales a menudo forman la base para diagramas de Robustez).

Comparado con las páginas de Caja de Herramientas estándar, estos tienen ligeramente diferentes conjuntos de elementos y de relación; puede accederlos al:

Seleccionar la opción del menú Más Herramientas | ICONIX | <Tipo de Diagrama> para una página de Caja de Herramientas específica

Seleccionar la opción ICONIX en el campo de despliegue de la barra de herramientas de Herramientas Predeterminadas, en cual agrega las seis páginas completas a la Caja de Herramientas; la primera página y la página Común son expandidas, y las otras se cierran

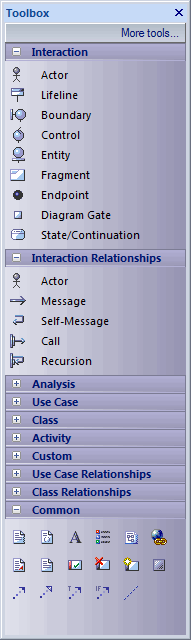

iconixpages



Diagrama de Análisis

Diagrama de Caso de Uso

Diagrama de Clase

Diagrama de Secuencia

Diagrama de Actividad

Diagrama Personalizado

Diseño ICONIX

El diseño ICONIX reorganiza el área de trabajo de Enterprise Architect, abriendo el/la:

Caja de Herramientas en el lado a mano derecha de la pantalla (siga las instrucciones de arriba para mostrar las páginas ICONIX)

La ventana automáticamente ocultada del Centro de Aprendizaje en la parte superior derecha de la pantalla

La Ventana del Explorador de Proyectos en la parte superior izquierda de la pantalla, y

Las ventanas de Notas, Propiedades y Valores Etiquetados anidadas en la parte inferior izquierda de la pantalla



Para aplicar este diseño, seleccione la opción Básico - Invertido en la lista de despliegue en la barra de herramientas de Disposición de Espacio de Trabajo.



Barra de Herramientas de Disposición de Espacio de Trabajo

Desactivar ICONIX

Si prefiere no utilizar ICONIX en Enterprise Architect, puede desactivarlo (y posteriormente reactivarlo) utilizando la ventana de Tecnologías MDG (Configuraciones | Tecnologías MDG ).

Esto no afecta el diseño ICONIX, el cual puede cambiar devuelta a su propia disposición o el diseño personalizado de Enterprise Architect utilizando la opción de menúVer | Espacios de Trabajo y Comandos .



Tecnologías MDG
