Diagrama de Máquina de Estado Generado

button_main button_prev button_next

Una Máquina de Estado es creada como un hijo del elemento seleccionado, para actual como un contenedor para el diagrama.

Cada valor en la columna Estado es modelado como un Estado.

Los pasos del escenario se convierten en los conectores de Transición entre los Estados

Los valores de las columnas Usos y Resultados son agregados como Valores Etiquetados de las Transiciones



Ejemplo

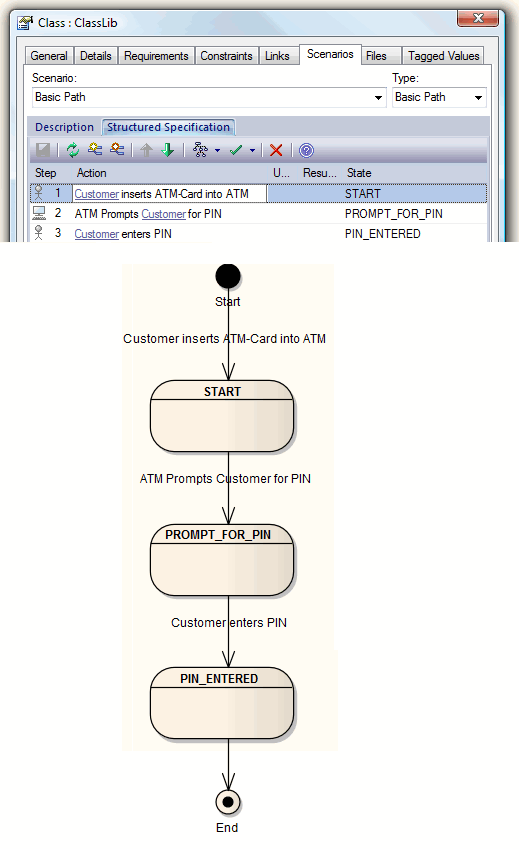

scenariostate
