Bifurcación

button_main button_prev button_next

d_forkjoinacross

d_forkjoinup

Descripción

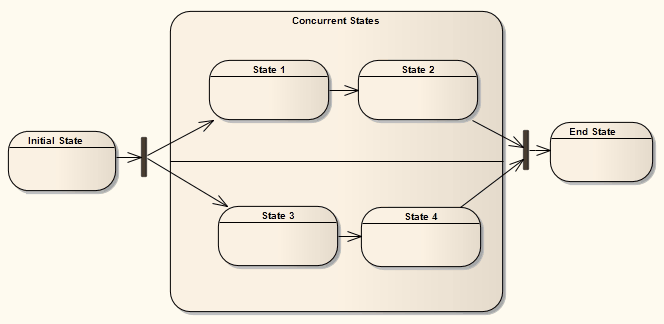

El elemento de Bifurcación es utilizado en tanto diagramas de Actividad y de Máquinas de Estado. Con respecto a diagramas de Máquina de estado, un pseudo-estado de Bifurcación significa que su transición entrante viene de un único estado, y tiene múltiples transiciones de salida. Estas transiciones deben ocurrir simultáneamente, requiriendo el uso de regiones concurrentes, como se representan aquí en el Estado Compuesto. A diferencia de los pseudo-estados Elección o Conjunción, las Bifurcaciones no deben tener disparadores o guardas. Este diagrama demuestra un pseudo-estado de Bifurcación dividiéndose en dos Regiones simultaneas, las cuales luego se devuelven al Estado Final a través del pseudo-estado Unión.

state-join



Aprender más

Diagrama de Actividad

Diagrama de Máquinas de Estado

Pseudo-estado

Estados

Elección

Intersección

Unir

Región



Especificación UML OMG:

La especificación UML OMG (Superestructura de Especificación UML, v2.1.1, p. 538) estados:

Los vértices de Bifurcación sirven para dividir una transición entrante en dos o más transiciones finalizando en vértices objetivo ortogonales (p.ej. los vértices en diferentes regiones de un estado compuesto). Los segmentos salientes de un vértice de bifurcación no debe tener guardas o disparadores.
