Ejemplo de Tabla de Estado de Siguiente Estado

button_main button_prev button_next

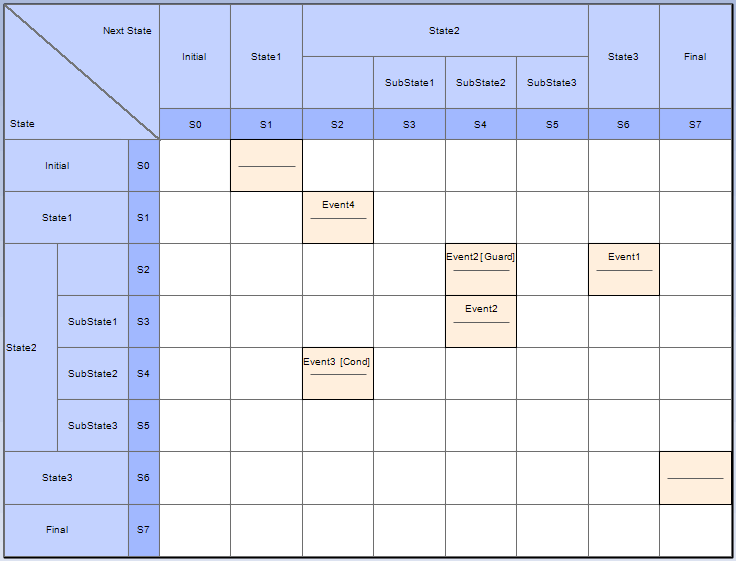

Estado - Siguiente Estado:

Las filas y columnas amabas indican estados, y la celda en la intersección de una fila y columna indica:

El evento que dispara una transición desde el estado actual (fila) al siguiente estado (columna)

La condición (o guarda) del evento, y

El efecto de la transición



statemachinetablestate-nextstateformat
