Ejemplo de Tabla Disparadora de Estado

button_main button_prev button_next

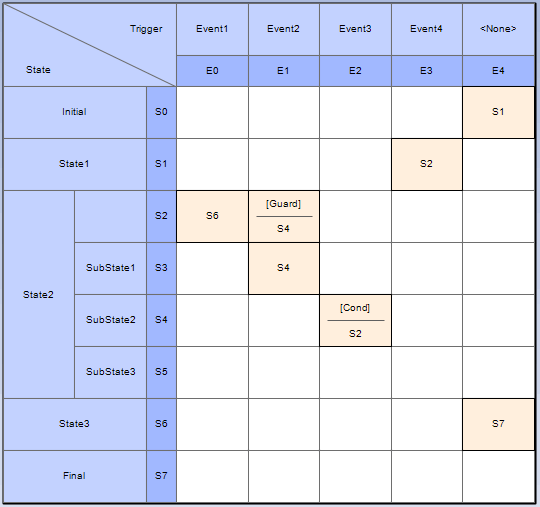

Estado - Disparador:

Las filas indican los estados actuales y las columnas indican eventos disparadores (o de la otra manera si prefiere, en un formato de Disparador - Estado ).

La celda en la intersección de una fila y una columna identifica el estado destino en la transición si el disparador ocurre, y la condición (o guarda) de la transición.



statemachinetablestate-triggerformat
