Simulación de Tabla de Máquina de Estado [Guía de Usuario de Enterprise Architect]

Top Previous Next

Simulación de Tabla de Máquina de Estado

button_main button_prev button_next

Una Tabla de Máquina de Estado es una representación de una Máquina de Estado, y puede ser simulada de exactamente la misma manera que un diagrama de Máquina de Estado.

Acceso Seleccione diagrama de Máquina de Estado en Explorador de Proyectos y

(Si es necesario) Haga clic derecho en el fondo del diagrama| Editor de Gráfico de Estado | Tabla (cualquiera de las tres opciones) luego

Analista | Simulador

Resaltar celdas activas

Mientras se ejecuta la simulación, las celdas cambian de color para indicar:

El Estado(s) actualmente activo - el color establecido en el campo Resaltar Color de las Opciones de Máquina de Estado: Ventada, y un borde oscuro

El siguiente Estado(s) Potencial - Una variante del color en el campo Resaltar Color o, si la casilla Utilizar Color Diferente para Estado Destino es seleccionada en las Opciones de Máquina de Estado: Ventana, el color configurado en el campo Color de Zona Destino

La Transición(es) Activa - el color establecido en el campo Celda de Transición de las Opciones de Máquina de Estado: Ventana

El Estado(s) actualmente activo - el color establecido en el campo Resaltar Color de las Opciones de Máquina de Estado: Ventana

Estados No activos - gris

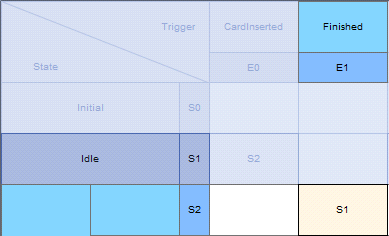

Por ejemplo:

smtablesim



Disparadores de Señal

Como cuando se ejecuta una simulación como un Diagrama, la simulación recorrerá automáticamente transiciones con ningún guardia o guardias validados. Las Transiciones con un Disparador no se seguirán a no ser de que el Disparador haya sido Disparado. Pueden ser disparados automáticamente desde la ventana de Eventos de Simulación o puede disparar un Disparador de manera manual al hacer clic derecho en la celda de Transición o Disparador y seleccionar la opción de menú Disparador de Señal en Simulación .

Aprender más

Opciones de Tabla de Máquina de Estado

Simulación de Modelo
