Decisión

button_main button_prev button_next

d_decision

Descripción

Una Decisión es un elemento de un diagrama de Actividad o diagrama de Descripción de Interacción que indica un punto de progresión condicional: si una condición es verdadera, entonces el procesamiento continúa de una manera; si no, entonces de otra.

Esto también puede ser utilizado como un nodo de Fusión en el cual múltiples flujos alternativos pueden ser fusionados (pero no sincronizados) para formar un flujo. Los siguientes ejemplos muestran ambos de estos modos de utilizar el elemento de decisión.

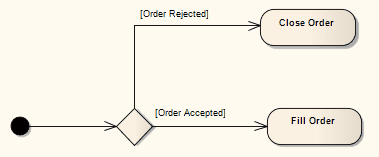

Utilizado como una decisión:

activity-decision

Vea Especificación de Superestructura UML, v2.1.1, figura 12.77, p. 363.

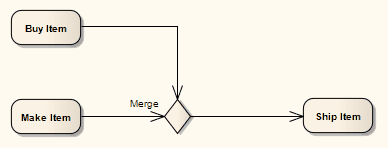

Utilizado como una fusión:

activity-merge

Vea Especificación de Superestructura UML, v2.1.1, figura 12.106, p. 388.

Notas

Mover un diagrama generalmente no afecta la ubicación de elementos en paquetes; si mueve un diagrama fuera de un paquete hacia otro, todos los elementos en el diagrama se mantienen en el paquete original



Sin embargo, los elementos Decisión son utilizados sólo dentro de un diagrama, no tienen significado fuera de ese diagrama, y nunca son reutilizados en otro diagrama; por lo tanto, si mueve un diagrama conteniendo estos elementos, son movidos al nuevo paquete padre con el diagrama



Icono de la Caja de Herramientas

e_decision

Aprender más

Diagrama de Actividad

Diagrama de Descripción de Interacción

Nodo de Fusión



Especificación UML OMG:

La especificación UML OMG (Superestructura de Especificación UML, v2.1.1, p. 361 (símbolo de Decisión)) dice:

Un nodo de Decisión es un nodo de control que escoge entre flujos salientes. Un Nodo de Decisión tiene un borde entrante y múltiples bordes salientes.



La especificación UML OMG (Superestructura de Especificación UML, v2.1.1, p. 387 (símbolo de Fusión)) dice:

Un nodo de fusión es un nodo de control que junta múltiples flujos alternativos. No es utilizado para sincronizar flujos simultáneos sino para aceptar uno entre varios flujos alternativos. Un Nodo de Fusión tiene múltiples bordes entrantes y un único borde saliente.
