Diagrama de Flujo de Datos

button_main button_prev button_next

El siguiente texto es derivado de la entrada Diagrama de Flujo de Datos en Wikipedia en línea:

Un diagrama de flujo de datos (DFD) es una representación gráfica del "flujo" de datos a través de un sistema de información. Un diagrama de flujo de datos también puede ser utilizado para la visualización de procesamiento de datos (diseño estructurado). Es una práctica común que un diseñador dibuje un DFD a nivel de contexto primero, el cual muestra la interacción entre el sistema y entidades externas. Este DFD a nivel de contexto es luego "explotado" para mostrar más detalles del sistema que se está modelando.

Los diagramas de flujo de datos fueron inventados por Larry Constantine ... basado en el modelo de computación de "gráfico de flujo de datos" de Martin y Estrin. ( Estos ) son una de las tres perspectivas esenciales de Análisis de Sistemas Estructurados y Método de Diseño SSADM. El patrocinador de un proyecto y los usuarios finales tienen que ser informados y consultados a lo largo de todas las etapas de la evolución de un sistema. Con un diagrama de flujo de datos, los usuarios son capaces de visualizar como va a operar el sistema, que va a lograr el sistema, y como va a ser implementado el sistema. Los diagramas de flujos de datos del sistema viejo pueden elaborarse y compararse con los diagramas de flujo de datos del nuevo sistema para establecer comparaciones para implementar un sistema más eficiente.

Desarrollar un DFD ayuda a identificar los datos de transacción en el modelo de datos.



Acceso Diagrama | Caja de Herramientas de Diagrama: Más Herramientas | Diagramas de Flujo de Datos

Los Diagramas de Flujo de Datos en Enterprise Architect

Dentro de Enterprise Architect, puede desarrollar diagramas de Flujos de Datos rápida y simplemente a través del uso de una Tecnología MDG integrada con el instalador de Enterprise Architect. Las funcionalidades de diagrama de Flujo de Datos son proporcionadas en la forma de:

Un tipo de diagrama de Flujo de Datos, accedido a través de la ventana Nuevo Diagrama

Una página de Diagrama de Flujo de Datos en la Caja de Herramientas

Los Ingresos de relaciones y elementos de Flujo de Datos en el menú de Acceso Directo de la Caja de Herramientas y Acceso Rápido.

Página de Caja de Herramientas de Diagrama de Flujo de Datos

Apariencia de Página

Descripción

Ver También

dataflowtools

Proceso es un proceso o actividad en el cual los datos son utilizados o generados

Externo representa una fuente externa, usuario o repositorio de los datos

Almacén de Datos representa un repositorio de datos electrónico o físico interno, hacia el cual y desde el cual los datos son almacenados y recuperados

Flujo de Datos (conector) representa como fluyen los datos a través del sistema, de forma física o electrónica

Entrada representa el punto de finalización de mensajes entrantes o salientes en un diagrama de nivel inferior (esto quiere decir, mensajes hacia y desde procesos representados en otra parte)

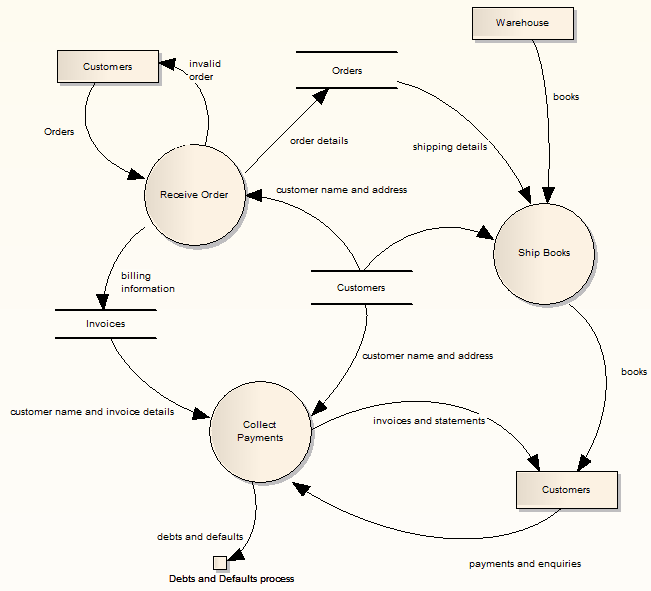

Apariencia del Diagrama de Flujo de Datos

Cuando se arrastra hacia un diagrama de Flujo de Datos, los elementos y relaciones tienen las siguientes apariencias:

exampleofadataflowdiagram



Para preservar la simplicidad y facilidad de lectura del diagrama, no puede mostrar los compartimentos de elemento en el diagrama.

Diagrama de Contexto

Un diagrama de Contexto es un diagrama de Flujo de Datos de nivel superior que tiene un sólo elemento de Proceso representado el sistema siendo modelado, mostrando sus relaciones en sistemas externos.

Desactivar Diagrama de Flujo de Datos

Si prefiere no utilizar Diagramado de Flujo de Datos en Enterprise Architect, puede desactivarlo (y posteriormente reactivarlo) utilizando la ventana de Tecnologías MDG (Configuraciones | Tecnologías MDG ).

Aprender más

Diagrama de Flujo de Datos (Recurso en línea)

Nuevo Diagrama

Acceso Directo de Caja de Herramientas

Acceso Rápido

Tecnologías MDG
