Crear Operación de Servicio Web BPEL 2.0

button_main button_prev button_next

BPEL es un lenguaje de Orquestación, el cual orquesta servicios que son expuestos utilizando WSDL 1.1. Coordina la ejecución de las varias operaciones de estos servicios involucrados. BPEL 2.0 soportaWSDL 1.1 de una manera y sólo operaciones depetición de respuesta (y no operaciones de solicitar respuesta y notificación). Enterprise Architect le permite crear, para Procesos BPEL y elementos Pool,Operaciones de Servicio Web que soportan interaccionessincrónicas (petición de respuesta) o asincrónicas (de una manera).

Acceso Haga clic derecho en un Proceso BPEL o Pool | BPEL | Crear WebService

Referencia

Campo/Botón

Uso

Ver También

Operación

Especificar si crear una nueva Operación de Servicio Web o crear uno de un WSDL existente creado/ importado a Enterprise Architect (utilizando la ventana Importar WSDL) al seleccionar:

Crear Nuevo o

Crear desde Operación de PortType WSDL existente



Modelar WSDL

Importar WSDL

Tipo

Especificar si crear una Operación de una manera o petición de respuesta al seleccionar:

Asincrónico o

Sincrónico





Detalles de Sociedad

La interacción entre el Servicio Web y el ProcesoBPEL en modelado como una vínculo de socio BPEL . Para esta interacción, proporcione:



Campo

Uso

Nombre

Nombre del partnerLink BPEL.



Rol

Nombre de:

myRole ( si esta operación pertenece a Servicio Web Proceso BPEL ) o

partnerRole (si esta operación pertenece al Servicio Web de un Pool)



del partnerLink BPEL.







Servicio Web

Campo

Uso

CuandoCrear Nuevo es seleccionado en el campoOperación :

Tipo de Puerto

Nombre del WSDL 1.1 PortType ( Interfaz ).



Operación

Nombre de la Operación WSDL 1.1 PortType ( Interfaz ).





CuandoCrear de Operación de PortType WSDL está seleccionado en el campoOperación:

Paquete WSDL

Seleccione un paquete WSDL existente creado / importado a Enterprise Architect.



Tipo de Puerto

Seleccionar un WSDL 1.1 PortType desde el Paquete WSDLseleccionado.



Operación

Seleccionar una Operación WSDL 1.1 PortType en el PortType seleccionado.







Entrada

Campo

Uso

CuandoCrear Nuevo es seleccionado en el campoOperación :

Nombre de Mensaje

Nombre del Mensaje WSDL 1.1 .



Propiedades

Haga clic en el botón ( ... ) para ingresar el Nombre de la Parte de Mensaje WSDL 1.1 y Tipo XSD .





CuandoCrear de Operación de PortType WSDL está seleccionado en el campoOperación:

Los campos en esta pestaña son rellenados anteriormente con los detalles del Mensaje WSDL 1.1 de entrada (de la Operación WSDL 1.1 PortType seleccionada en el campo Operación de Servicio en la pestaña de Servicio Web)







Salida

Campo

Uso

CuandoCrear Nuevo es seleccionado en el campoOperación :

Nombre de Mensaje

Nombre del Mensaje WSDL 1.1 .



Propiedades

Haga clic en el botón ( ... ) para ingresar el Nombre de la Parte de Mensaje WSDL 1.1 y Tipo XSD .





CuandoCrear de Operación de PortType WSDL está seleccionado en el campoOperación:

Los campos en esta pestaña son rellenados anteriormente con los detalles del Mensaje WSDL 1.1 de entrada (de la Operación WSDL 1.1 PortType seleccionada en el campo Operación de Servicio en la pestaña de Servicio Web)







Aceptar

Crear una Operación de Servicio Web basada en los valores ingresados en la ventana.

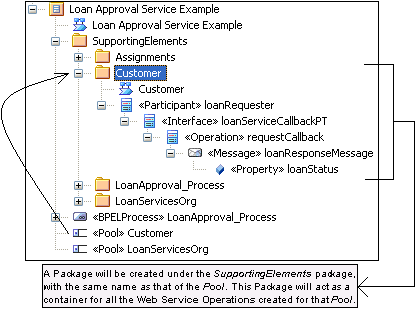

La Operación es creada en un paquete, que tiene el mismo nombre que el Proceso BPEL / Pool desde el cual esta ventana es invocada, bajo el paquete Elementos Soportados .



bpel20_poolpackage



Elementos Soportados

Cancelar

Descartar los valores ingresados en la ventana y abortar la creación de la Operación Servicio Web.





Ayuda

Mostrar este tema de Ayuda





Notas

La pestaña Salida no es aplicable para una operación Asincrónica
