Crear Estructura de Modelo BPEL 2.0

button_main button_prev button_next

Un modelo BPEL 2.0 consiste en un Proceso BPEL (conteniendo un diagrama BPEL y construcciones BPMN 2.0 que se pueden mapear) y otros elementos soportados (como Asignación BPMN 2.0, Operación BPMN 2.0 ) requerida para generar un código BPEL 2.0 .

Una muestra de la estructura de paquete BPEL 2.0 puede ser creada en el Explorador de Proyectos, utilizando la ventana Seleccionar Modelo(s) (Asistente de Modelo). Puede utilizar esta estructura de paquete como una plantilla para desarrollar su Proceso BPEL.

Acceso

Menú contextual de paquete de Explorador de Proyectos | Agregar un Modelo utilizando Asistente , o

Barra de Herramientas de Explorador de Proyectos: Nuevo Modelo de Patrón



Crear una estructura de Paquete BPEL 2.0 como un punto de inicio para desarrollar un Proceso BPEL

Paso

Acción

Ver También

1

Seleccione el nodo raíz o un paquete en el Explorador de Proyectos.





2

Haga clic en el icono Nuevo Modelo de Patrón en la barra de herramientas del Explorador de Proyectos.



Barra de Herramientas de Explorador de Proyectos

3

Seleccione un valor BPMN 2.0 en la sección de Tecnología .



Asistente de Modelo

4

Revise la opción Modelo BPEL 2.0 en la sección Nombre .





5

Haga clic en el botón Aceptar para crear una muestra de una estructura de paquete BPEL 2.0.







Ejemplo de Estructura de Paquete BPEL 2.0:

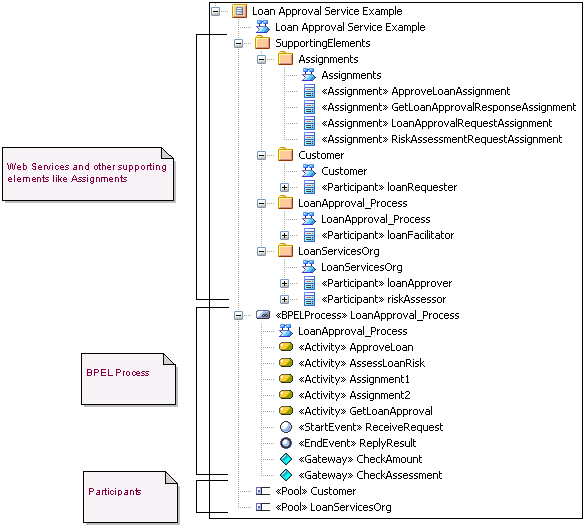

El Proceso BPEL LoanApproval_Process actúa como contenedor para el diagrama y elementos BPEL. El paquete de SupportingElements contiene componentes soportados como Asignaciones y Operaciones de Servicios Web.
