Páginas de la Caja de Herramientas de Conversación BPMN 2.0

button_main button_prev button_next

Para crear elementos y realciones BPMN en diagramas deConversación en formato BPMN 2.0 o BPEL, puede utilizar las páginas de Conversación BPMN 2.0 de la Caja de Herramientas de Diagrama.

Acceso Diagrama | Caja de Herramientas de Diagrama: Más Herramientas | BPMN 2.0 | Conversación BPMN 2.0

Descripciones de Elementos y Conectores

Página

Ítem

Utilizado para

Conversación BPMN 2.0

Modelo de Conversación

Extienda una Actividad compuesta que define la relación lógica de intercambios de Mensajes entre dos o más entidades de negocio.



Conversación

Extienda un elemento Clase para agrupar un conjunto de Flujos de Mensaje juntos basados en un cierto concepto.



Participante

Representa una organización o individuo específico que está involucrado en un proceso de negocios.



Pool

Extienda un elemento de Partición para organizar lógicamente una Actividad.



Actividad

Representa trabajo que es realizado dentro de un Proceso deNegocios. UnaActividadpuede ser modelada como un:

Subproceso - una Actividad compuesta que es definida como un flujo de otros elementos BPMN 2.0 o

Tarea- una Actividad atómica que no puede ser partida en una unidad más pequeña



Como un subproceso, la Actividad pude hacerse un elemento compuesto que se vincula a un diagrama hijo conteniendo el flujo de otros elementos BPMN.



Evento de Inicio

Defina el evento de inicio en un proceso.



Evento Intermedio

Defina el evento intermedio en un proceso.



Evento Final

Defina el evento final en un proceso.



Entrada

Defina un punto de decisión en un proceso de negocios.

Si una condición esverdadera luego el procesamiento continua de una manera; si esfalsa, entonces de otra.



Anotación de Texto

Crear un comentario.



Conectores de Conversación BPMN 2.0

Vínculo de Conversación

Conecte un Nódulo de Conversación con un Participante, en cualquier dirección.

Tanto el elemento fuenteo el objetivo para un Vínculo de Conversación debe ser un elemento de Nódulo de Conversación.



Flujo de Mensaje

Extienda una relación Flujo de Control para definir el flujo de comunicaciones en el proceso.



Flujo de Secuencia

Extienda una relación de Flujo de Control para definir el flujo de actividad .



Asociación

Vincule la información y Artefactos con elementos gráficos BPMN.

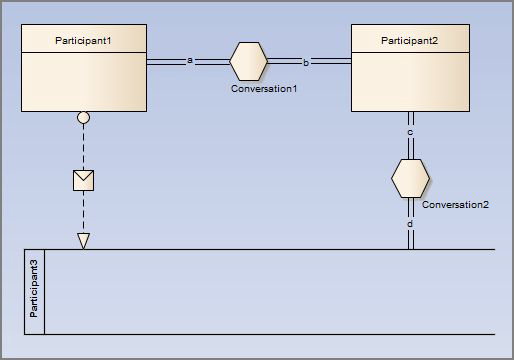

Ejemplo de Diagrama de Conversación BPMN 2.0

conversationexample

Notas

La apariencia y especificación de algunos elementos y conectores son definidas por Valores Etiquetados



Aprender más

Elementos Compuestos

Cambiar Apariencia de Elemento BPMN
