Página de Caja de Herramienta de Colaboración BPMN 2.0

button_main button_prev button_next

Para crear elementos y relaciones BPMN en diagramas de Coreografía en formatos BPMN 2.0 o BPEL, puede utilizar páginas de Colaboración BPMN 2.0 de la Caja de Herramientas Diagrama.

Acceso Diagrama | Caja de Herramientas de Diagrama: Más Herramientas | BPMN 2.0 | Colaboración BPMN 2.0

Descripciones de Elementos y Conectores

Página

Ítem

Utilizado para

Colaboración BPMN 2.0

Pool

Extienda un elemento de Partición para organizar lógicamente una Actividad.



Carril

Extienda un elemento de Partición para subdividir un Pool.



Conversación

Extienda un elemento Clase para agrupar un conjunto de Flujos de Mensaje juntos basados en un cierto concepto.



Evento de Inicio

Defina el evento de inicio en un proceso.



Evento Intermedio

Defina el evento intermedio en un proceso.



Evento Final

Defina el evento final en un proceso.



Entrada

Defina un punto de decisión en un proceso de negocios.

Si una condición esverdadera luego el procesamiento continua de una manera; si esfalsa, entonces de otra.



Actividad

Representa trabajo que es realizado dentro de un Proceso deNegocios. UnaActividadpuede ser modelada como un:

Subproceso - una Actividad compuesta que es definida como un flujo de otros elementos BPMN 2.0 o

Tarea- una Actividad atómica que no puede ser partida en una unidad más pequeña



Como un subproceso, la Actividad pude hacerse un elemento compuesto que se vincula a un diagrama hijo conteniendo el flujo de otros elementos BPMN.



Coreografía

Extienda un elemento Actividad para representar una unidad de proceso de intercambio de información entre Participantes.

Enterprise Architect actualmente soporta dos o cuatro bandas de participantes con una Actividad/Tarea de Coreografía.



Objeto de Datos

Proporcione o almacene la información para una Actividad.



Almacenar Datos

Representar un mecanismo para una Actividad para recuperar o actualizar información almacenada.



Grupo

Extienda un elemento Límite para un grupo de otros elementos.



Anotación de Texto

Crear un comentario.



Conectores de Colaboración BPMN 2.0

Flujo de Mensaje

Extienda una relación Flujo de Control para definir el flujo de comunicaciones en el proceso.



Vinculo de Conversación

Conecte un Nódulo de Conversación hacia y desde un Participante.



Flujo de Secuencia

Extienda una relación de Flujo de Control para definir el flujo de actividad .



Asociación

Vincule la información y Artefactos con elementos gráficos BPMN.

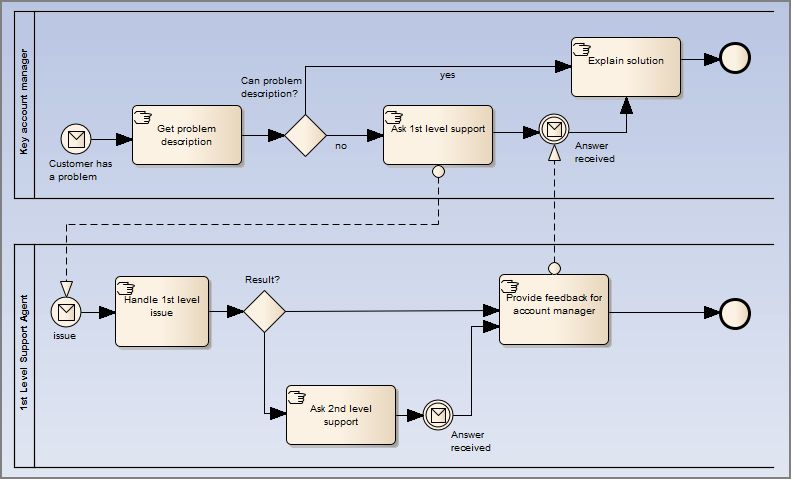

Ejemplo de Diagrama de Colaboración BPMN 2.0

bpmncollaborationexample

Notas

La apariencia y especificación de algunos elementos y conectores son definidas por Valores Etiquetados



Aprender más

Elementos Compuestos

Cambiar Apariencia de Elemento BPMN
