Puede crear elementos y relaciones gráficas (Núcleo) y no gráficas (Tipos) BPMN en diagramas de procesos de negocio en formatosBPMN 1.0, BPMN 1.1 yBPEL , utilizando las páginas BPMN 1.0 y BPMN 1.1 de la Caja de Herramientas de Diagrama.
Acceso Diagrama | Caja de Herramientas de Diagrama: Más Herramientas | BPMN 1.0
Diagrama | Caja de Herramientas de Diagrama: Más Herramientas | BPMN 1.1

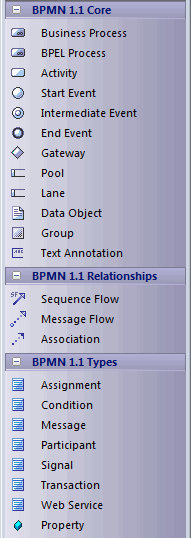

Caja de Herramientas
Descripciones de Elementos y Conectores
Página |
Ítem |
Acción |
Ver También |
||||
Núcleo |
Proceso de Negocios |
Extienda una Actividad compuesta que define un proceso de negocios.
|
|
||||
|
Proceso BPEL |
Defina el comportamiento de un proceso de negocio ejecutable o abstracto.
|
|
||||
|
Actividad |
Representa trabajo que se realiza dentro del Proceso de Negocios. UnaActividadpuede ser modelada como un:
Como un subproceso, la Actividad pude hacerse un elemento compuesto que se vincula a un diagrama hijo conteniendo el flujo de otros elementos BPMN.
|
|||||
|
Evento de Inicio |
Defina el evento de inicio en un proceso.
|
|
||||
|
Evento Intermedio |
Defina el evento intermedio en un proceso.
|
|
||||
|
Evento Final |
Defina el evento final en un proceso.
|
|
||||
|
Entrada |
Defina un punto de decisión en un proceso de negocios. Si una condición es verdadera, luego el procesamiento sigue de una manera; si no, de otra.
|
|
||||
|
Pool |
Extienda un elemento de Partición para organizar lógicamente una Actividad.
|
|
||||
|
Carril |
Extienda un elemento de Partición para subdividir un Pool.
|
|
||||
|
Objeto de Datos |
Extienda un elemento Artefacto para definir un pieza de información física utilizada o producida por un sistema.
|
|
||||
|
Grupo |
Extienda un elemento Límite para un grupo de otros elementos.
|
|
||||
|
Anotación de Texto |
Crear un comentario.
|
|
||||
Relaciones |
Flujo de Secuencia |
Extienda una relación de Flujo de Control para definir el flujo de actividad .
|
|
||||
|
Flujo de Mensaje |
Extienda una relación Flujo de Control para definir el flujo de comunicaciones en el proceso.
|
|
||||
|
Asociación |
Asociar información y artefactos con objetos de flujo.
|
|
||||
Tipos |
Asignación
|
Definir laspropiedades (Valores Etiquetados) de los elementos núcleo BPMN 1.1 tal como Actividades, Eventos and Portones. |
|
||||
|
Condición
|
||||||
|
Mensaje
|
||||||
|
Participante
|
||||||
|
Señal
|
||||||
|
Regla
|
||||||
|
Transacción
|
||||||
|
Servicio Web
|
||||||
|
Propiedad
|
