Crear Servicio Web BPEL 1.1

button_main button_prev button_next

BPEL es un lenguaje de Orquestación , que orquesta servicios que son expuestos utilizando WSDL 1.1. Coordina la ejecución de las varias operaciones de estos servicios involucrados. BPEL 1.1 soporta WSDL 1.1 de una manera y sólo operaciones depetición de respuesta (y no operaciones de solicitar respuesta y notificación). Enterprise Architect le permite crear, para Procesos BPEL y elementos Pool,Operaciones de Servicio Web que soportan interaccionessincrónicas (petición de respuesta) o asincrónicas (de una manera).

Acceso Clic derecho en un ProcesoBPEL o Pool | BPEL | Crear Servicio Web

Referencia

Campo/Botón

Uso

Ver También

Operación

Especificar si crear un nuevo Servicio Web o crear uno de un WSDL existente creado/ importado a Enterprise Architect (utilizando la ventana Importar WSDL) al seleccionar:

Crear Nuevo ( o )

Crear de WSDL existente



Modelar WSDL

Importar WSDL

Tipo

Especificar si crear una Operación de una manera o petición de respuesta al seleccionar:

Asincrónico ( o )

Sincrónico





Detalles de Sociedad

La interacción entre el Servicio Web y el ProcesoBPEL en modelado como una vínculo de socio BPEL . Para esta interacción, proporcione un:



Campo

Uso

Nombre

Nombre del Vínculo socio BPEL.



Rol

Nombre de:

myRole ( si esta operación pertenece a Servicio Web Proceso BPEL ) o

partnerRole (si esta operación pertenece al Servicio Web de un Pool ) del vínculo socio BPEL .







Servicio Web

Campo

Uso

CuandoCrear Nuevo es seleccionado en el campoOperación :

Nombre de Servicio Web

Nombre del Servicio Web WSDL 1.1.



Tipo de Puerto

Nombre del PortType WSDL 1.1 (Interfaz).



Operación

Nombre de la Operación PortType WSDL 1.1.





CuandoCrear de Operación de PortType WSDL está seleccionado en el campoOperación:

Paquete WSDL

Seleccione un paquete WSDL existente creado / importado a Enterprise Architect.



Nombre de Servicio Web

Nombre del Servicio Web WSDL 1.1.

Predeterminado: nombre del Paquete WSDL seleccionado.



Tipo de Puerto

Seleccione un PortType WSDL 1.1 del Paquete WSDL seleccionado.



Operación

Seleccione una OperaciónPortType WSDL 1.1 en el seleccionadoPortType.







Entrada

Campo

Uso

CuandoCrear Nuevo es seleccionado en el campoOperación :

Nombre de Mensaje

Nombre del Mensaje WSDL 1.1.



Propiedades

Presione ( ... ) para ingresar la Parte de Mensaje WSDL 1.1 NombreyTipo XSD .





CuandoCrear de Operación de PortType WSDL está seleccionado en el campoOperación :

Los campos en esta pestaña son precargados con los detalles del Mensaje de entrada WSDL 1.1 (de la Operación PortType WSDL 1.1 seleccionad en el campoOperación en la pestaña Servicio Web).







Salida

Campo

Uso

Cuando Crear Nuevo está seleccionado en el campo Operación :

Nombre de Mensaje

El nombre del Mensaje WSDL 1.1 .



Propiedades

Presione el botón ( ... ) para ingresar el Nombre de la Parte Mensaje WSDL 1.1yTipo XSD .





CuandoCrear de Operación de PortType WSDL está seleccionado en el campo Operación :

Los campos en la pestaña están precargados con los detalles del Mensaje de salida WSDL 1.1 (de la Operación PortType WSDL 1.1 seleccionada en el campoOperación en la pestaña Servicio Web).







Aceptar

Crear una Operación de Servicio Web basada en los valores ingresados en la ventana.

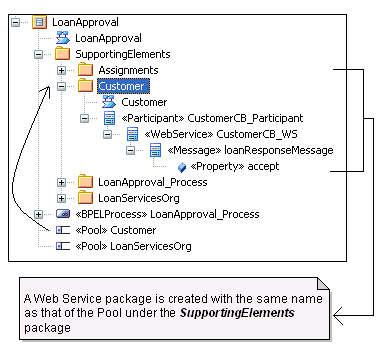

La Operación es creada en un paquete, cuyo nombre es el mismo del Proceso BPEL / Pool del cual esta ventana es invocada, bajo el paquete Soportando Elementos .



pool_pkg



Soportando Elementos

Cancelar

Descartar los valores ingresados en la ventana y abortar la creación de la Operación Servicio Web.





Ayuda

Mostrar este tema de Ayuda





Notas

La pestaña Salida no es aplicable para una operación Asincrónica
