Disposición de Caja

button_main button_prev button_next

La disposición deCaja organiza el conjunto de elementos seleccionados en la cuadrícula.

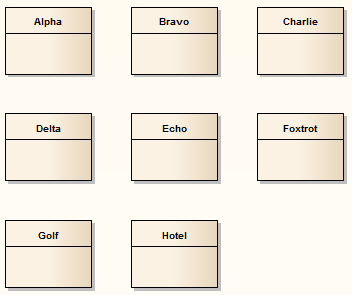

box



Las dimensiones de la caja se determinan por el número de columnas que:

Usted configura manualmente o

El sistema automáticamente configura a un valor que resulta en el mismo número de columnas y filas (por ejemplo, 5, 6, 7, 8 o 9 elementos todos serían organizados en un rectángulo de tres columnas).



Invocar la Disposición de Caja

Paso

Acción

Ver También

1

Siga el procedimiento general de Diagramas de Disposición, y en el paso 2 seleccioneCaja.

Diagramas de Disposición



2

Haga clic en la flecha hacia abajo en el campoOrdenar por: y seleccione el parámetro de ordenación requerido:

Ninguno - los elementos son pasados a la disposición especificada en el orden en el cual aparecen en el diagrama original (de izquierda a derecha, de arriba a abajo)

Área (Ascendente) - los elementos son pasados a la disposición especificada en el orden del espacio de pantalla que ocupan, de menor a mayor tamaño

Área (Descendente) - los elementos son pasados a la disposición especificada en el orden del espacio de pantalla que ocupan, de mayor a menor tamaño

Nombre (Ascendente) - los elementos son pasados a la disposición especificada en orden alfanumérico, basado en el nombre del elemento

Nombre (Descendente) - los elementos son pasados a la disposición especificada en orden alfanumérico reverso, basado en el nombre del elemento

Tipo de Elementos - los elementos son agrupados por tipo (por ejemplo, Clase, Caso de Uso) y en orden alfanumérico dentro del grupo por nombre





3

En el campo Separación (px),escriba la distancia vertical y horizontal entre elementos, en pixeles.





4

Seleccione la opción de distribución del elemento apropiada:

Automáticamente Distribuya: Automáticamente calcule las dimensiones de la caja (la raíz cuadrada del número de elementos seleccionados; por ejemplo, 16 elementos crean una caja de 4x4)

Especificar distribución: Manualmente defina el ancho de la caja, en columnas





5

Si seleccionóEspecificar Distribución, en el campoColumnas escriba el número requerido de columnas.
