Disposición Por Página

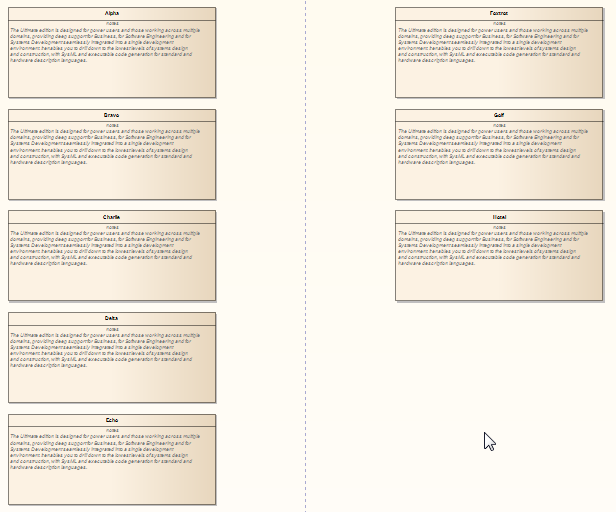

La disposición Por Página divide cada página de diagrama en un número de celdas, las cuales albergan los elementos seleccionados. El número de celdas por página es determinado por el parámetro de distribución de página.

Paso

Acción

Ver También

Siga el procedimiento general de Diagramas de Disposición, y en el paso 2 seleccionePor Página.

Diagramas de Disposición

Haga clic en la flecha hacia abajo en el campoOrdenar por:: y seleccione el parámetro de ordenación requerido:

•	Ninguno - los elementos son pasados a la disposición especificada en el orden en el cual aparecen en el diagrama original (de izquierda a derecha, de arriba a abajo)

•	Área (Ascendente) - los elementos son pasados a la disposición especificada en el orden del espacio de pantalla que ocupan, de menor a mayor tamaño

•	Área (Descendente) - los elementos son pasados a la disposición especificada en el orden del espacio de pantalla que ocupan, de mayor a menor tamaño

•	Nombre (Ascendente) - los elementos son pasados a la disposición especificada en orden alfanumérico, basado en el nombre del elemento

•	Nombre (Descendente) - los elementos son pasados a la disposición especificada en orden alfanumérico reverso, basado en el nombre del elemento

•	Tipo de Elementos - los elementos son agrupados por tipo (por ejemplo, Clase, Caso de Uso) y en orden alfanumérico dentro del grupo por nombre

En el campo Separación (px),escriba la distancia vertical y horizontal entre celdas, en pixeles.

Seleccione la opción de distribución del página apropiada:

•	Distribuir Automáticamente: automáticamente calcular el número óptimo de celdas, tomando en consideración los extremos del elemento horizontales y verticales más grandes

•	Especificar Distribución: manualmente ingresar las dimensiones de cuadrícula por página

Si seleccionó Especificar Distribución, en los campos Filas y Columnas escriba el número de filas y columnas requeridas.

Seleccione la casilla Elementos Centrales para colocar cada elemento en el centro de su celda; de lo contrario los valores de colocación del elemento se predeterminan a la esquina superior izquierda de la celda.

En el campo Página de Inicio, escriba el número desde el cual comenzar el numerado de página; las páginas comienzan en la parte superior izquierda y continúan horizontalmente a la derecha.
