Disposición Circular/Elíptica

button_main button_prev button_next

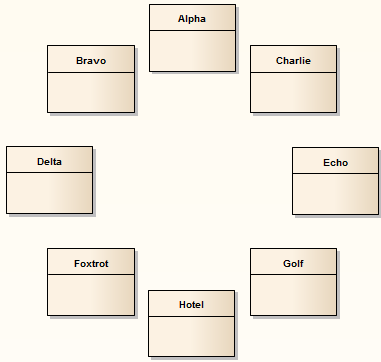

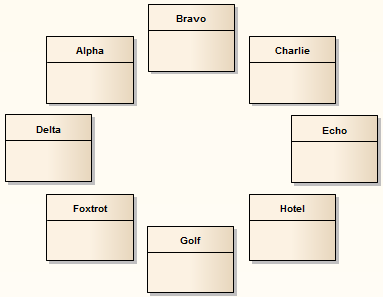

Las DisposicionesCircular yElíptica organizan los elementos seleccionados en un patrón circular o elíptico, utilizando el borde de elemento más grande horizontal y vertical en el conjunto de elementos al calcular el radio de la disposición arc.



circlet2b ellipse



Invocar la disposición Circular o Elíptica

Paso

Acción

Ver También

1

Siga el procedimiento general de Diagramas de Disposición, y en el paso 2 seleccioneCírculo o Elipse como sea requerido.



Diagramas de Disposición

2

Haga clic en la flecha hacia abajo en el campoOrdenar por: y seleccione el parámetro de ordenación requerido:

Ninguno - los elementos son pasados a la disposición especificada en el orden en el cual aparecen en el diagrama original (de izquierda a derecha, de arriba a abajo)

Área (Ascendente) - los elementos son pasados a la disposición especificada en el orden del espacio de pantalla que ocupan, de menor a mayor tamaño

Área (Descendente) - los elementos son pasados a la disposición especificada en el orden del espacio de pantalla que ocupan, de mayor a menor tamaño

Nombre (Ascendente) - los elementos son pasados a la disposición especificada en orden alfanumérico, basado en el nombre del elemento

Nombre (Descendente) - los elementos son pasados a la disposición especificada en orden alfanumérico reverso, basado en el nombre del elemento

Tipo de Elementos - los elementos son agrupados por tipo (por ejemplo, Clase, Caso de Uso) y en orden alfanumérico dentro del grupo por nombre





3

Bajo la opción de Colocación, seleccione:

De Arriba a Abajo - los elementos se colocan en el orden requerido, zigzagueado en lo largo del perímetro del círculo o del elipse, como en el Diagrama A

Circular - los elementos se colocan en el orden requerido, a favor de las manecillas del reloj alrededor del perímetro del círculo o del elipse, como en el Diagrama B





4

Seleccione la casilla elemento de foco Central para colocar el último elemento seleccionado (el que tiene el borde tramado) en el centro del círculo o elipse, como en el Diagrama C.

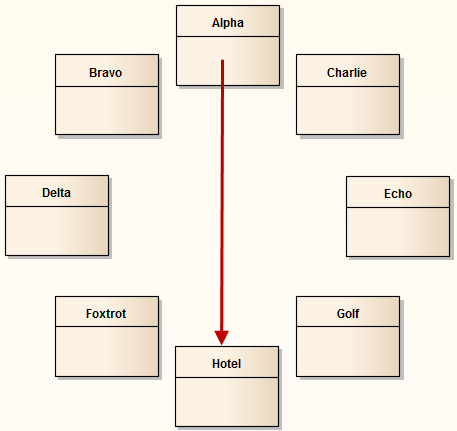

Diagrama A - Disposición de Arriba a Abajo

circlet2bwitharrow

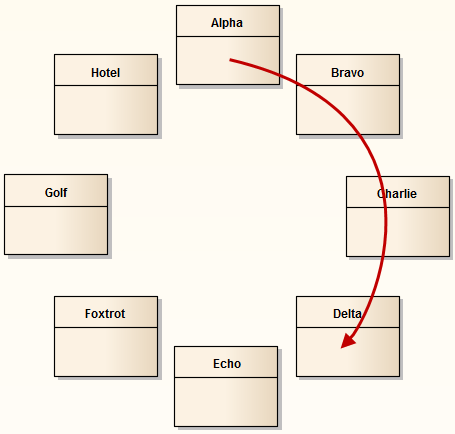

Diagrama B - Disposición Circular

circlecwwitharrow

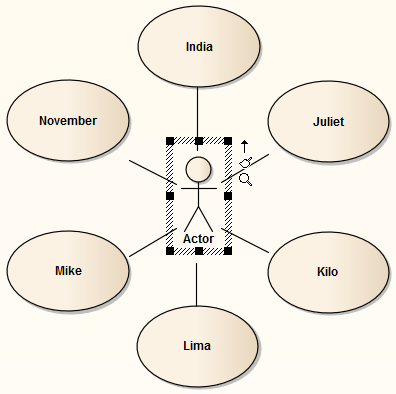

Diagrama C - Elemento de Foco Central

circlecenterfocus
