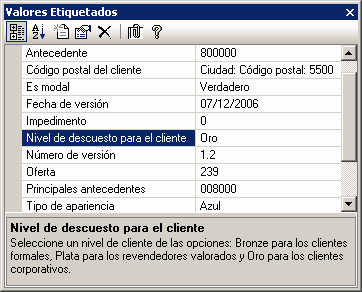

Ventana de Valores Etiquetados

La pestaña de Valores Etiquetados se usa para ver y modificar los valores etiquetados para el elemento actualmente seleccionado -en el diagrama actual o en el Explorador del proyecto.

Desde la ventana acoplable de Valores etiquetados el usuario puede llevar a cabo las siguientes acciones:

•	Crear un valor etiquetado a partir de los tipos de valores etiquetados predefinidos

•	Crear un tipo de valor etiquetado Personalizado

•	Asignar un valor etiquetado a un ítem

•	Modificar los valores etiquetados con la ventana de Valores Etiquetados

•	Asignar notas de información a un valor etiquetado

Elementos de Modelado y características con valores etiquetados

Los siguientes elementos de modelado pueden utilizar la ventana de Valores etiquetados como una manera conveniente para ver y modificar rápidamente los valores etiquetados:

Tipo de elemento	Descripción
Elementos	Los elementos muestran sus propios valores etiquetados junto con todos los valores heredados.
Instancias de objeto	Las Instancias de Objeto muestran las etiquetas que poseen y aquellas que obtuvieron de su clasificador.
Puertos y partes	Los puertos y las partes muestran información similar a los objetos y presentan el "Tipo" Puerto/Parte en lugar de un clasificador. Se incluyen las etiquetas para todos los padres, etc. del tipo Puerto.
Atributos	Incluye solamente los valores etiquetados propios y aquellos que se recibieron de los clasificadores de tipo atributo, con la inclusión de todos los heredados.
Operaciones	Solamente las propiedades propias
Conectores	Solamente las propiedades propias

taggedvaluesnote2

Cuando se sobre-invalida una propiedad heredada, EA copia la etiqueta del padre hacia el elemento hijo y configura el nuevo valor, dejando sin cambios la etiqueta original.

Para editar valores etiquetados use la barra de herramientas Valores etiquetados, como se describe a continuación.

Botones del menú de la ventana de Valores Etiquetados

Los botones del menú en el menú de Valores etiquetados permiten que el usuario agregue, edite, ordene, elimine y arreglar los valores etiquetados de las características de modelado; la tabla de abajo detalla cada funcionalidad de los botones.

De derecha a izquierda, las funciones de los botones son las siguientes:

•	El botón Compartimientos se usa para mostrar los valores etiquetados en compartimientos.

•	El botón Ordenar alfabéticamente ordena alfabéticamente los valores etiquetados actuales del elemento.

•	El botón Nueva etiqueta agrega un nuevo valor etiquetado

•	El botón Editar las notas permite que el usuario cree notas que expliquen el propósito del valor etiquetado.

•	El botón Eliminar, elimina el Valor etiquetado actualmente seleccionado.

•	El botón de Tipo de valores etiquetados predeterminados permite un acceso rápido para etiquetar definiciones creadas en el menú principal de Configuración.

•	El botón Ayuda muestra ayuda relacionada con el uso de la ventana de valores etiquetados.
