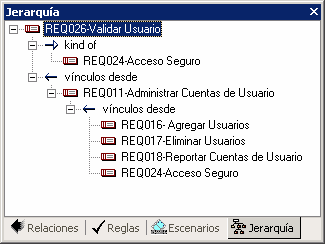

La ventana de Jerarquía muestra un mini cuadro de la composición del elemento actual con respecto a otros elementos.



Esta información deriva de las relaciones desde las relaciones con clases hijas o relacionadas. Las relaciones que se muestran en la jerarquía incluyen agregación, herencia y dependencia; los elementos embebidos también se muestran. Esto ayuda a extender el cuadro de donde existe un elemento en el espacio del modelo.



La exhibición de cada tipo de relación es opcional, y se puede alternar usando la barra de herramientas para la ventana de jerarquía.



hierarchy



Consejo: Puede alterar el número máximo y el número inicial de niveles que la jerarquía abre seleccionado la opción del menú Herramientas | Opciones y, en la pestaña General , actualizando los campos Profundidad máxima de la lista de jerarquías y Abrir visor de jerarquía para.
