También puede administrar los estados y transiciones usando la pestaña Estados de la ventana Configurar la línea de tiempo. Para mostrar esto:
•
|
Haga doble clic en el elemento de la línea de vida.
|
•
|
Haga clic con el botón derecho en el elemento de la línea de vida y , desde el menú contextual, seleccione la opción Propiedades, o
|
•
|
En una línea de vida del valor, haga clic en el botón Editar estados ( ).
|

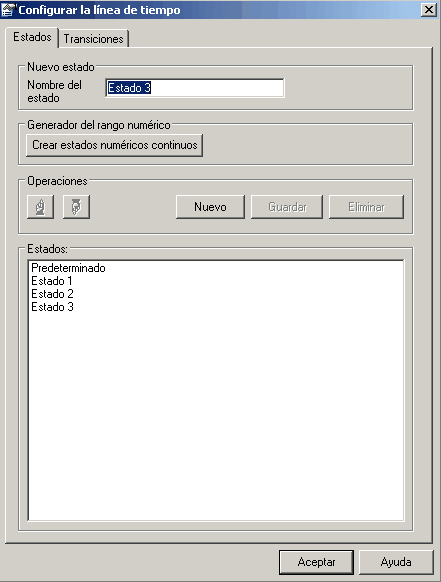

La ventana Configurar la línea de tiempo tiene como predeterminado la pestaña de Estados.
Todos los estados actualmente definidos para el elemento de la línea de vida están listados en el panel Estado.
Agregar un nuevo estado:
1.
|
En el campo Nombre del estado, escriba el nombre del primer nuevo estado en el elemento de la línea de vida ; por ejemplo, Estado 1.
|
2.
|
Haga clic en el botón Guardar. El estado se agrega en el panel de Estados y (para un elemento de la línea de vida) en el diagrama.
|
3.
|
Haga clic en e botón Nuevo.
|
4.
|
En el campo Nombre del estado, escriba e nombre de próximo estado en el elemento de la línea de vida.
|
5.
|
Repita los estados 2 al 5 hasta que haya agregado todos los estados requeridos (puede agregar al menos tres al elemento de la línea de vida).
|
6.
|
Cuando haya agregado todos los estados requeridos, haga clic en el botón Aceptar para cerrar la ventana Configurar la línea de tiempo.
|
Editar un estado existente:
1.
|
Haga clic en el estado en la lista Estados:.
|
2.
|
En el campo Nombre del estado, cambie el nombre del estado.
|
3.
|
Haga clic en el botón Guardar.
|
Eliminar un estado existente:
1.
|
Haga clic en el estado en la lista Estados:.
|
2.
|
Haga clic en el botón Eliminar.
|
Cambie el orden de los estados:
1.
|
Haga clic en el estado en la lista Estados:.
|
2.
|
Haga clic en los botones  o  para mover el estado hacia arriba o abajo de la secuencia.
|
Generador del rango numérico
También puede usar la ventana Configurar la línea de tiempo para crear un rango de estados teniendo los valores numéricos para ser aplicados en la línea de tiempo.
IMPORTANTE: Esta operación elimina todos los estados existentes y las transiciones para el elemento de la línea de vida.
1.
|
Muestre la ventana Configurar la línea de vida.
|
2.
|
Haga clic en el botón Crear estados numéricos continuos. Se muestra la ventana Generador del rango numérico.
|
3.
|
En el campo Valor alto y valor bajo, escriba los valores altos y bajos del rango.
|
4.
|
En el campo Valor de paso, escriba el intervalo de aumento.
|
Tener en cuenta: Los valores sin sentido no se ordenan; los Valores bajos deben ser menores que los valores altos, y el Valor de paso debe ser un valor positivo más bajo que el rango total.
5.
|
En el campo Unidades, escriba el nombre de la unidad de medida; por ejemplo, minutos.
|
6.
|
Haga clic en el botón Aceptar. EA muestra una advertencia de que estados y transiciones existentes serán eliminadas.
|
7.
|
Haga clic en el botón Si. La ventana Configurar la línea de tiempo se muestra, con el rango definido de estados listados en el panel de estados.
|
8.
|
Haga clic en el botón Aceptar. Para una:
|
•
|
Línea de vida del valor, el primer estado se muestra en la línea de tiempo para el rango de tiempo completo de la línea de tiempo.
|
•
|
La línea de vida del estado, el rango de estados se muestra como y-axis de la línea de tiempo.
|
