Caja de Herramientas del UML

 Superior  Previo  Próximo

La Caja de Herramientas de UML de EA se usa para crear elementos y conectores en un diagrama. Relativamente los elementos UML están organizados en categorías dentro de la Caja de Herramientas, puede seleccionar estas categorías usando la opción Más Herramientas. Las categorías de la Caja de Herramientas pueden ser personalizadas agregando Tecnologías MDG y Perfiles UML a la caja de herramientas.

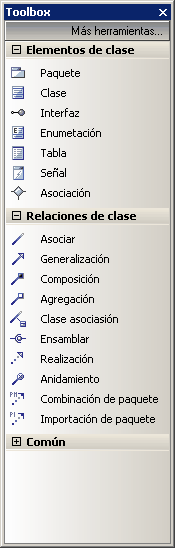

docktoside

La Caja de Herramientas puede ser acoplada en ambos lados del diagrama, o colocarla flotando arriba del diagrama para tener mas superficie para la edición.



Creando elementos y conectores:

1.Abrir un diagrama (seleccione el diagrama requerido desde la ventana Explorador de Proyecto si se requiere).
2.Haga clic sobre Mas herramientas, seleccione el UML apropiado, opción de la caja de herramientas Extendido o personalizado, y seleccione el tipo de diagrama desde el menú. Se desplegarán tres tipos de páginas: <tipo> de Elementos, <tipo> Relaciones y Común.



Si selecciona la opción <default>, desplegará solamente la página Común.

3.Haga clic sobre el ítem requerido; por ejemplo, el elemento Clase o la relación Asociación.
4.Para los ítems de elementos, haga clic sobre cualquier parte del diagrama para ubicar el nuevo elemento.
5.Para los ítems conectores, arrastre el cursor entre el elemento origen y el destino en un diagrama. Alternativamente, arrastre desde el elemento origen a un área vacia del diagrama; el vínculo Rápido le permite crear el elemento destino.
6.Edite las propiedades del elemento o las propiedades del conector como sea necesario.



Tenga en cuenta: las categorías de la caja de herramientas está relacionada específicamente a diagramas UML. Cuando abre un diagrama, la caja de herramientas automáticamente le provee las páginas de Elementos y Relaciones correspondientes al tipo de diagrama UML. Esto no previene el uso de elemento y conectores desde otras categorías en un diagrama dado, aunque algunas combinaciones pueden no representar un UML válido.



Tener en cuenta: soltar un elemento Paquete desde la Caja de herramientas dentro de un diagrama crea un nuevo paquete en la ventana Explorador de Proyecto, y un diagrama predeterminado del mismo tipo que el diagrama actual.



Consejo: puede ocultar y mostrar la Caja de Herramientas usando el botón hideshowbutton2 Ocultar/Mostrar Caja de Herramientas en la barra de herramientas de atajos.



Opciones de Apariencia de la Caja de Herramientas

Puede modificar la apariencia de las páginas de la Caja de Herramientas de diversas maneras, principalmente a través del menú contextual. Haga clic con el botón derecho sobre la Caja de Herramientas para desplegar el menú.

•Para colapsar una página para mostrar solo el encabezado (<tipo> Elementos, <tipo> Relaciones o Común), seleccione la opción del menú contextual Colapsar. Alternativamente, haga clic sobre el signo menos al la izquierda del encabezado de página. Para expandir nuevamente la página, haga clic sobre el encabezado.





•Para ocultar el elemento o etiqueta de la relación (y subsecuentemente mostrarlos nuevamente), seleccione la opción de menú contextual Ocultar Etiquetas o Mostrar Etiquetas. Los íconos en la página se agrupan dentro de la página.



wrappedtools



Cuando oculte las etiquetas, puede mostrar la etiqueta de un solo elemento o relación moviendo el cursos sobre el ícono.



• Para 'fijar' la página para que se despliegue para cualquier categoría en la Caja de Herramientas, seleccione la opción de menú Fijar en la Caja de Herramientas. (No se encuentra disponible sobre la página Común, la cual se muestra en todas las categorías de cualquier modo).



Por ejemplo, si 'fija' la página Class Elements, y cambia a la categoría de Comunicación, la Caja de Herramientas debería mostrar ambas páginas, Class Elements y Communication Elements.
