Para tener acceso a la ventana de Propiedades del conector, haga doble clic sobre un conector en un diagrama. Se pueden cambiar varias características de los conectores desde esta ventana.

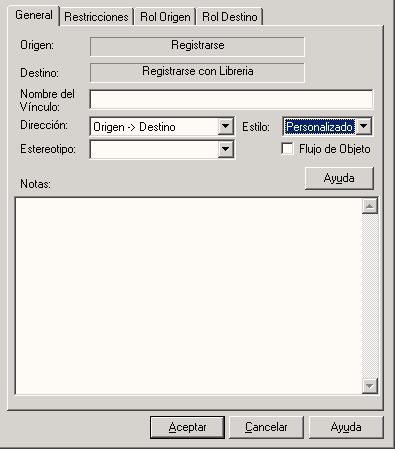

La ventana Propiedades del conector tiene varias pestañas. La pestaña General permite que configure el nombre del conector (nombre del vínculo), la dirección, el estilo de línea, el estereotipo (opcional) y un comentario.
Control |
Descripción |
Nombre del vínculo |
Un nombre opcional para el vínculo. Si lo ingresa, el nombre se muestra en le diagrama. |
Dirección |
Detalles de la dirección: de la fuente al destino, reverso o bi-direccional. Algunos vínculos tienen cabeza de flecha que dependen de esta configuración. Algunos vínculos son lógicamente dependientes (ej. herencia) |
Estilo |
Estilo del conector - puede ser Directo, Auto-direccionar, Bezier, Personalizado, Árbol (vertical) o Árbol (horizontal). |
Estereotipo |
Un estereotipo opcional para el vínculo (se mostrará en el diagrama si se ingresa) |
Flujo de objeto |
Solo disponible para los conectores de flujo. Indica que los objetos o datos pueden fluir a lo largo de este vínculo. |
Herencia virtual |
Sólo disponible para los conectores Generalización. Indica si la herencia es virtual. |
Alcance |
Sólo disponible para los conectores Generalización donde la clase hija es C++. Controla el alcance usado para herencia. |
Nota |
Una nota opcional acerca del vínculo. La nota se mostrará en la documentación si así se desea. |
Consejo: Si configuró un estereotipo, se mostrará en el diagrama y sustituirá el tipo de vínculo en la documentación RTF.
