Diagrama de Descripción de la Interacción

Los diagramas de Descripción de las Interacciones muestran la cooperación entre otros diagramas de interacción para reflejar el flujo de control que responde a un propósito abarcativo. Como los Diagramas de Descripción de las Interacciones son una variante de los diagramas de actividades, la mayor parte de la notación es similar, al igual que el proceso de construcción del diagrama. Los puntos de decisión, bifurcación, unión, puntos de inicio y final son los mismos. En lugar de actividades se usan elementos rectangulares. Hay dos tipos de estos elementos:

Los elementos de interacción muestran un diagrama de interacción en línea , el cual puede ser un diagrama de Secuencias, Comunicaciones, de Tiempos, o de Descripción de las Interacciones.

Los elementos de ocurrencia de interacción son referenciados a un diagrama de interacción existente. Ellos son visualmente representados por un marco, con ref en el espacio del título del marco. El nombre del diagrama está indicado en el contenido del marco .

Para crear una ocurrencia de interacción, simplemente arrastre un diagrama de interacción desde el Explorador del proyecto sobre su Diagrama de Revisión de las Interacciones. Aparecerá el marco ref, encapsulando una instancia del diagrama de interacción.

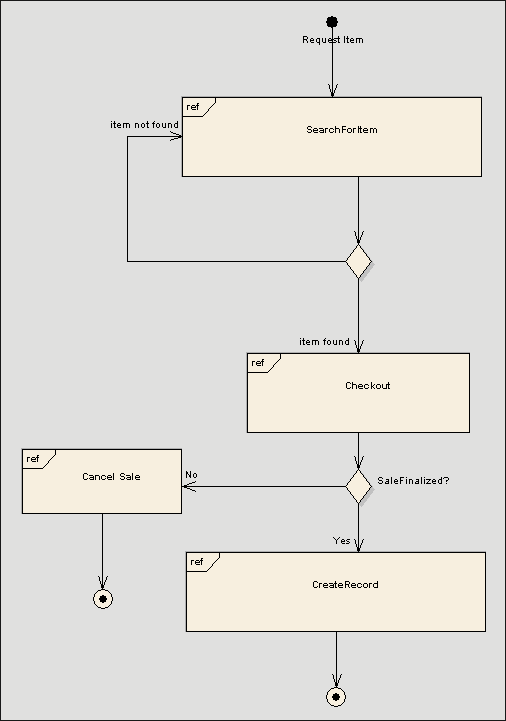

El siguiente ejemplo representa un ejemplo de un proceso de venta, mostrado dentro de un diagrama de Interacción, con sub-procesos abstraídos dentro de ocurrencias de interacción. El diagrama es muy similar a un diagrama de Actividades, y está conceptualizado de la misma forma mientras que el flujo se mueve en una interacción, ese proceso de interacción debe ser seguido antes de que el flujo de la descripción de la interacción pueda avanzar.

Seleccione los elementos y conectores del diagrama de descripción de la interacción desde las página Actividad de la caja de herramientas del UML de EA

Consejo: Haga clic en los siguientes elementos y conectores para obtener más información.

Elementos del diagrama de descripción de la interacción	Conectores del diagrama de descripción de la interacción

"Los Diagramas de Revisión de la Interacción definen la Interacciones (descriptas en el Capítulo 14, "Interacciones") a través de una variante de los Diagramas de Actividades (descriptos en el Capítulo 6, "Actividades") en una forma que promueve la revisión del flujo de control. Los Diagramas de Revisión de la Interacción enfocan la revisión del flujo de control donde los nodos son Interacciones u OcurrenciasDeInteracciones. Las Líneas de Vida los Mensajes no aparecen en este nivel de revisión."
