La barra de herramientas de Elementos UML provee un acceso rápido a las siguientes funciones (en orden):
| • | Seleccionar desde la lista de perspectivas del área de trabajo. |
| • | Repetir el último conector [F3] |
| • | Acceder a relaciones comunes (vea el menú de abajo) |
| • | Límite del sistema - elemento calles |
| • | Nota |
| • | Texto |
| • | Nota de diagrama |
| • | Hipervínculo |
| • | Vínculo de nota |
Seleccionar Perspectiva del Área de Trabajo
Seleccionando una opción de la lista desplegable de perspectiva de área de trabajo el usuario puede alterar las opciones disponibles en la caja de herramientas del UML para ajustarse a un tipo específico de modelado de perspectivas.
Seleccionando el Tipo de Vínculo

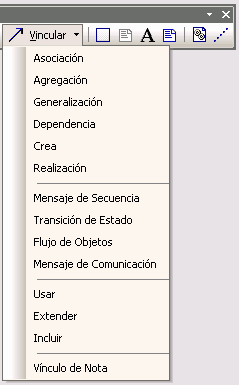

Si presiona la flecha abajo asociada con el botón de Relación (flecha), puede seleccionar una relación para agregar al diagrama actual de la siguiente lista:
Puede mover esta barra de herramienta a cualquier posición acoplable y esta retendrá esa posición en sesiones posteriores. Puede ocultar o mostrar esta barra de herramienta desde la Ver | opción de menú Barra de Herramientas.
Vea También
