Una Leyenda identifica colores y estilos que ha usado para agrupar otros elementos en el diagrama. Puede usar la leyenda para asistir al distinguir elementos diferentes, conectores o sistemas en un diagrama. Por ejemplo, la leyenda podría mostrar que todos los elementos que conciernen con el sistema de administración están en azul, y todos los conectores de salida se muestran en rojo. La leyenda se abre como una clave en el diagrama, con los estilos de relleno primero y los estilos de líneas y conectores debajo.
Puede agregar una leyenda en el diagrama, luego edite para agregar elementos de leyendas, las cuales define los colores y estilos usados en el diagrama.
Agregar una Leyenda
Para agregar una leyenda a un diagrama, haga clic en el icono Nueva leyenda del diagrama (
) en la barra de herramientas Elementos UML.
Se abre la ventana Leyenda.
Haga clic en el botón Aceptar. Se abre la leyenda en el diagrama como un rectángulo simple.
Editar una leyenda
Para editar la leyenda proceda con los siguientes pasos:
1. Puede:
Hacer doble clic en la leyenda, o
Hacer clic con el botón derecho en al leyenda y seleccione la opción Propiedades desde el menú contextual.

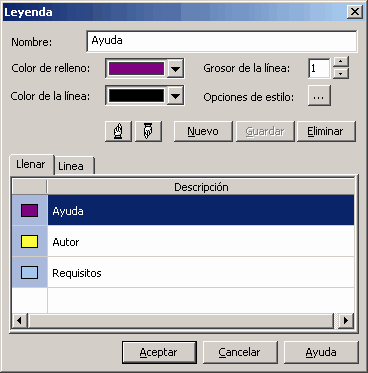

Se abre la ventana Leyenda.
Tenga en cuenta: La ventana Leyenda permite que agregue, elimine, modifique o re-secuencie elementos de leyendas. Use la pestaña Relleno para definir los elementos de leyendas para las formas, luego haga clic en la pestaña Línea para definir los elementos de Leyenda para las líneas y conectores.
2. En el campo Nombre, escriba el nombre del elemento Leyenda; por ejemplo, Sistema de administración o Ayuda.
3. Use la flechas desplegables para seleccionar el color de relleno, color de la línea y el grosor de la línea para el elemento leyenda.
4. Haga clic en el botón Guardar para guardar el elemento Leyenda. El elemento se muestra en la pestaña Relleno o Línea, como sea apropiado.
5. Haga clic en el botón Nuevo para agregar otro elemento Leyenda.
Opciones de estilo

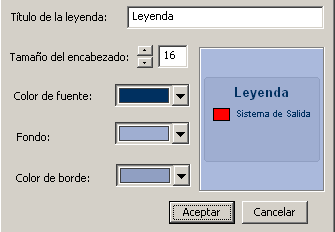

Haga clic en el botón Opciones de estilo [...] para mostrar el ventana Opciones de estilo, en la cual puede modificar un título de leyenda, tamaño de la fuente, color de fondo y color del borde. Si seleccionó opciones predeterminadas para los colores, la leyenda automáticamente asume los colores basados en el color de fondo del diagrama.
Haga clic en el botón Aceptar en al ventana Opciones de estilo y nuevamente en la ventana Leyenda. La leyenda se abre en le diagrama.
