El grupo Actividades se usa para modelar los aspectos dinámicos del sistema desde muchos puntos de vista en los diagramas de Actividades y en los diagramas de Revisión de la Interacción. Una actividad es algún trabajo que se lleva a cabo -puede superponer varios casos de uso o formar sólo una parte de un caso de uso-. Los eventos enviar y recibir se incluyen como disparadores. Un elemento de decisión marca un punto donde el procesamiento se puede dividir basado en algún resultado o valor. La relación Flujo modela una transición activa y se usan los puntos sincronización para dividir y volver a unir períodos de procesamiento paralelo.

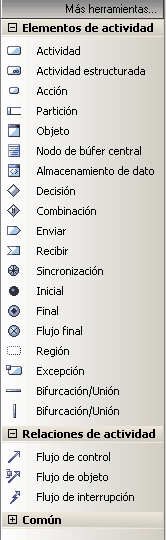

Los elementos Actividad permiten describir la dinámica del sistema desde el punto de vista de las actividades y de los flujos entre ellas. Las actividades pueden ser estereotipos como un "proceso" para mostrar un ícono de procesos de negocio.
Para agregar un elemento al diagrama actual, haga clic con el botón izquierdo en el elemento requerido, y arrástrelo a la posición deseada en el diagrama. Coloque un nombre al elemento y las otras propiedades que se solicitan.
Para agregar una relación, haga clic sobre el ícono requerido, luego haga clic sobre el elemento de origen en el diagrama y arrastre hasta al elemento destino.
