Usar un patrón permite que los ítems que están definidos en el patrón que se use con el modelo de UML. Usar patrones permite crear rápidamente de soluciones de plantillas para estructuras de código que han realizado el mismo tipo de tareas en otras situaciones.
Para usar un Patrón que haya sido importado previamente a el modelo, proceda con los siguientes pasos:
1. Abra el diagrama en el que desea agregar el patrón UML.
2. Seleccione la pestaña Recursos en el Explorador del proyecto.
3. Abra la carpeta Patrón UML y busque el patrón que desea agregar.
4. Puede:
Hacer clic con el botón derecho sobre el patrón y seleccione la opción de menú Agregar patrón al diagrama o
Arrastrar y dejar caer el patrón desde la pestaña Recursos en un diagrama.
(También puede ver los detalles del patrón en el modo sólo lectura seleccionando la opción de menú Ver los Detalles del Patrón).

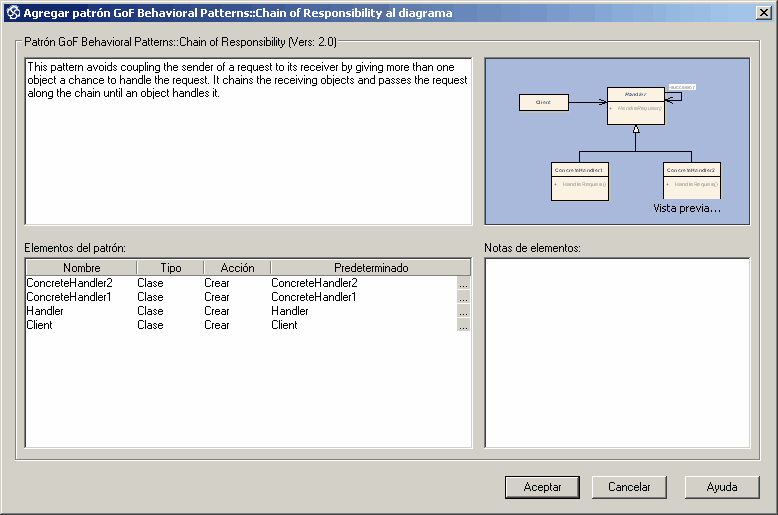

Se muestra la ventana Agregar patron.
Control |
Descripción |
||||
Vista previa
|
Este panel permite obtener una vista previa del patrón, haga clic en Vista Previa para abrir la vista del patrón y arrastrar los lados hasta llegar al tamaño requerido. |
||||
Elementos del patrón |
Este panel provee acceso a elementos individuales contenidos en el patrón. Desde aquí puede:
|
||||
Notas de elementos |
Este panel muestra los comentarios que describen el elemento en el patrón. Resalte un elemento en el panel Elemento del patrón para ver las notas. |
5. Una vez que las secciones apropiadas se hayan hecho, haga clic el botón Aceptar para importar el patrón en el modelo recreando el diagrama original con nuevos GUIDs.
Cambiar el Nombre de los Elementos del patrón
El nombre de los elementos del patrón proceda con los siguientes pasos:
1. Desde la ventana Agregar Patrón seleccione el elemento individual en el panel de Elemento de Patrón.
2. Clic en el botón [...]., para abrir la ventana Editar. El método específico para cambiar el nombre del elemento será dependiente de la entrada de la columna Acción del panel de Elementos de Patrón.
3. Si la entrada Acción es Crear, luego en el campo Predeterminado en la ventana Editar elimine el valor existente y escriba el propio, valor definido por el usuario. Haga clic en el botón Aceptar. El elemento predeterminado se actualiza en la ventana Agregar patrón.

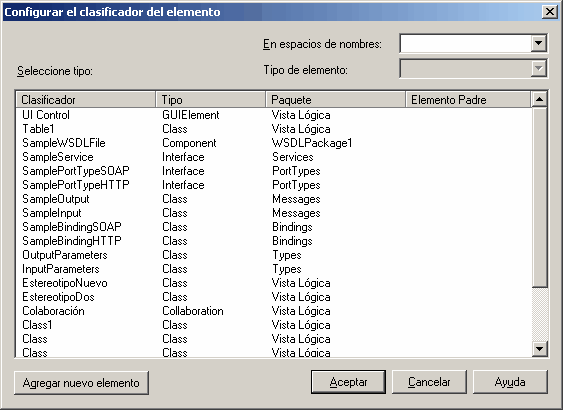

4. Si la entrada Acción para el elemento se establece como Combinar, en la ventana Editar haga clic en el botón [...] para buscar un clasificador de elemento existente. Esto abre la ventana Configurar Clasificador del Elemento.
5. En la ventana Configurar Clasificador del Elemento seleccione un clasificador del elemento existente desde la lista de clasificadores disponibles. Puede restringir el número de elecciones disponibles seleccionando los elementos desde un espacio de nombre específico; para realizar esto, haga clic en el menú desplegable de En espacios de nombre y seleccione un espacio de nombre. Para obtener más información a cerca de configurar Clasificadores de Elemento referirse al tema Usando Clasificadores.
