El Lenguaje de Modelado de Sistemas, Systems Modeling Language (SysML), se soporta en las ediciones de Ingeniería de sistemas y Ultimate de Enterprise Architect. |
Los modelos paramétricos de SysML soportan el análisis de ingeniería de los parámetros de sistemas críticos, incluyendo la evaluación de las métricas claves como desempeño, fiabilidad y otras características físicas. Estos unen modelos de requisitos con modelos del diseño de sistemas capturando restricciones ejecutables basadas en relaciones matemáticas complejas.
El siguiente texto deriva de la entrada SysML de la Wikipedia en línea.
Las ventajas de SysML sobre UML para la ingeniería de sistemas son obvias si considera un ejemplo concreto, como modelar un sistema automotriz. Con SysML puede usar diagramas paramétricos para definir precisamente el desempeño y las restricciones mecánicas como aceleración máxima, peso del freno, capacidad del aire acondicionado, y administración del ruido de la cabina interna.
Para obtener más información acerca de los conceptos de los modelos paramétricos de SysML, referirse al sitio web de SysML de la OMG y sus fuentes vinculadas.
Crear un modelo paramétrico
Enterprise Architect permite desarrollar los modelos paramétricos de SysML rápida y sencillamente; estos modelos también se pueden simular. Para crear un modelo paramétrico, proceda con los siguientes pasos:
| 1. | Cree una colección de Bloques de restricciones de SysML que formalmente describen la función de una restricción en un modelo de simulación. Cada bloque de restricción contiene propiedades que describen sus parámetros de entrada y salida, así como también el Script del elemento que describe el componente ejecutable de la restricción. |

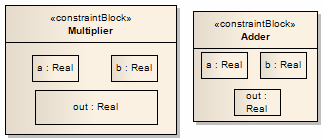

Bloques de restricción SysML
| 2. | Haga clic con el botón derecho en cada uno de los BloquesDeRestricción y seleccione la opción SysML | Agregar script del elemento para agregar script al bloque de restricción. Aquí es donde expresa la relación / comportamiento del bloque de restricción como un script ejecutable. |
Script del elemento para el multiplicador
| 3. | Cree un bloque de restricción SysML para contener el modelo paramétrico a simular. El modelo paramétrico contiene propiedades y ocurrencias de bloques de restricción como elementos Propiedad de restricción, conectado a un diagrama paramétrico. |

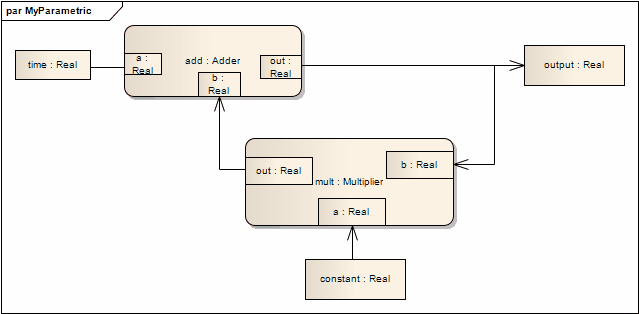

Diagrama paramétrico SysML que contiene elementos de propiedad de restricción
| 4. | Haga clic con el botón derecho dentro de un diagrama paramétrico y seleccione la opción SysML | Simular diagrama.... |
| 5. | Dependiendo de sus selecciones de configuración, los resultados de simulación se escriben a un archivo CSV separados por comas o graficados en un plano de dos dimensiones. |

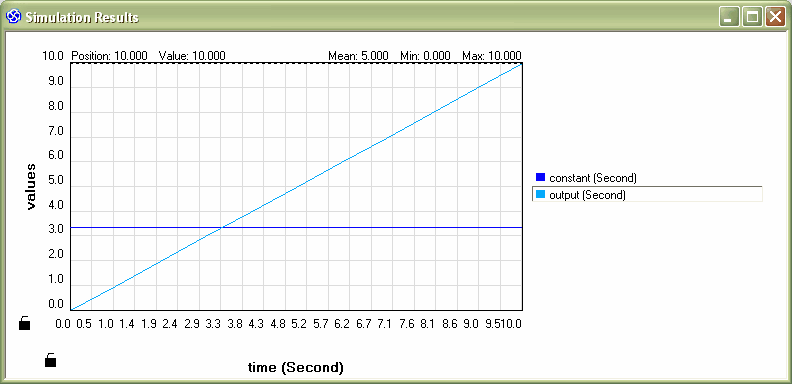

Salida de simulación en un plano de dos dimensiones
