Tenga en cuenta:
|
El Lenguaje de Modelado de Sistemas, Systems Modeling Language (SysML), se soporta en las ediciones de Ingeniería de sistemas y Ultimate de Enterprise Architect.
|
Para simular un modelo SysML, proceda con los siguientes pasos:

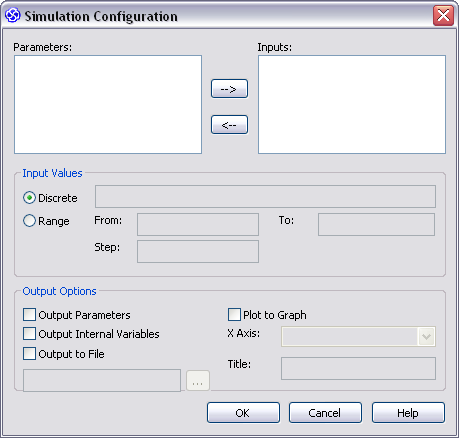

| 1. | Haga clic con el botón derecho dentro de un diagrama paramétrico y seleccione la opción SysML | Simular diagrama.... Se abre la ventana Simulation Configuration . |
| 2. | El panel Parameters lista todos los parámetros a los que se les puede asignar entradas. Seleccione cada de los parámetros requeridos y haga clic en el botón Flecha para asignarlos como entrada. Los parámetros designados como parámetros de entrada se listan en el panel Inputs en la derecha. |
Tenga en cuenta:
|
Debe haber al menos un parámetro de entrada asignado por la simulación para ejecutar.
|
| 3. | Asignar un conjunto de valores para cada uno de los parámetros de entrada designados. Para cada parámetro de entrada, en el panel Input Values seleccione uno de los dos tipos de valores posibles: |
| • | Discrete - Para ingresar una constante o un rango separado por comas de valores discretos. |
| • | Range - Para ingresar un rango de valores comenzando en el valor From y finalizando en To. Los valores de entrada se incrementan por el valor Step. |
| 4. | Especificar como los resultados de simulación se importarán. El panel Output Options permite que elija como la simulación produce los datos de simulación. |
| • | Output Parameters - Seleccione la casilla para producir los datos del parámetro. |
| • | Outputs Internal Variables - Seleccione la casilla para producir los datos generados dentro de cada variable interna. Las variables internas se generan automáticamente por el simulador. |
| • | Output to File - Para producir los resultados en un archivo de texto CSV, seleccione la casilla e ingrese o busque [...]) el nombre del archivo. |
| • | Plot to Graph: Seleccione esta opción para producir los resultados en un gráfico de dos dimensiones, debe especificar un parámetro de entrada para X Axis del plano. |
| • | Title - Para ingresar un título para el gráfico, ingrese el título. |
| 5. | Haga clic en el botón Ok para ejecutar esta simulación. |
