Este grupo es responsable de validar un ítem en comparación de cualquier limitación definida en OCL. El Lenguaje de Limitación de Objeto se usa para describir expresiones en Modelos del UML. OCL se usa para expresar Restricciones libres de efectos colaterales. Las Restricciones de OCL se pueden agregar a cualquier elemento, relación o atributo en Enterprise Architect.
Error ID |
Descripción |
Información |
MVR040001 |
violación OCL: <<OCL violado>> |
El elemento infracciona la limitación de OCL especificada. |
MVR070001 |
violación OCL: <<OCL violado>> |
La relación infracciona la limitación de OCL especificada. |
MVR0A0001 |
violación OCL: <<OCL violada>> |
El atributo infracciona la limitación de OCL especificada. |
Definiendo restricciones OCL para un elemento

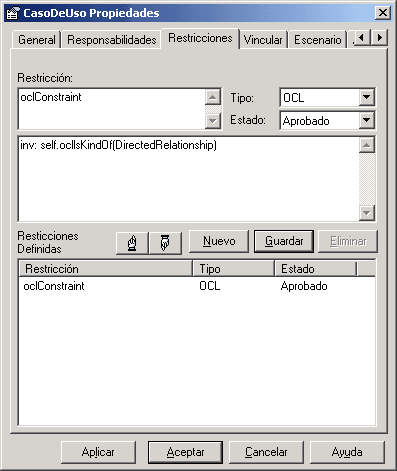

Las Restricciones OCL se pueden agregar a un elemento usando la ventana Propiedades (Elemento | Propiedades). Seleccione la pestaña Restricciones, haga clic en la flecha despegable Tipo y seleccione OCL.
Importante: Para tener una restricción OCL válida, la sintaxis debe estar correctamente formada. Si la expresión no es correcta, Enterprise Architect abre un mensaje estableciendo que la restricción OCL no es válida.
Para realizar una validación OCL inválida, abra la ventana Configuración de la validación del modelo y seleccione la casilla Elemento: conformidad (OCL). Cualquier violación OCL se registra en la ventana Salida de la validación del modelo.
Definiendo restricciones OCL para una relación

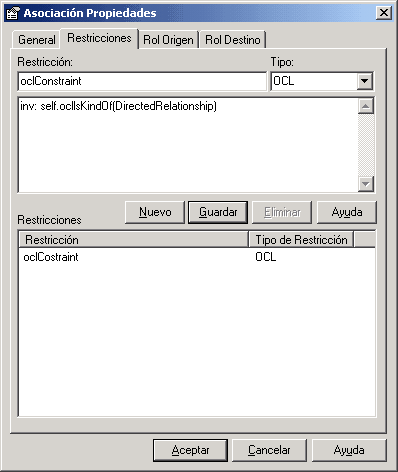

Las Restricciones OCL se pueden agregar a un elemento usando la ventana Propiedades (Elemento | Propiedades). Seleccione la pestaña Restricciones, haga clic en la flecha despegable Tipo y seleccione OCL.
Importante: Para tener una restricción OCL válida, la sintaxis debe estar correctamente formada. Si la expresión no es correcta, Enterprise Architect abre un mensaje estableciendo que la restricción OCL no es válida.
Para realizar una validación OCL, abra la ventana Configuración de la validación del modelo y seleccione la casilla Relación: (OCL) conformidad. Cualquier violación OCL se registra en la ventana Salida de la validación del modelo.
Definiendo restricciones OCL para una característica. (Atributo)

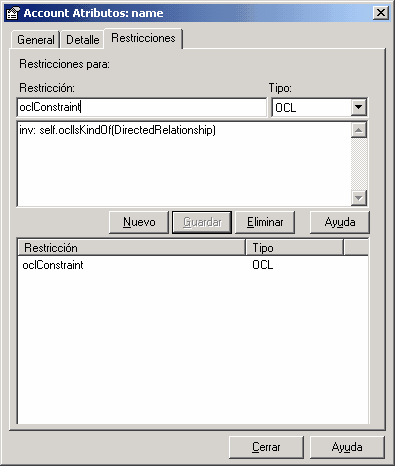

Las Restricciones OCL se pueden agregar a un elemento usando la ventana Propiedades (Elemento | Propiedades). Seleccione la pestaña Restricciones, haga clic en la flecha despegable Tipo y seleccione OCL.
Importante: Para tener una restricción OCL válida, la sintaxis debe estar correctamente formada. Si la expresión no es correcta, Enterprise Architect abre un mensaje estableciendo que la restricción OCL no es válida.
Para realizar una validación OCL, abra la ventana Configuración de la validación del modelo y seleccione la casilla Característica: (OCL) conformidad. Cualquier violación OCL se registra en la ventana Salida de la validación del modelo.
