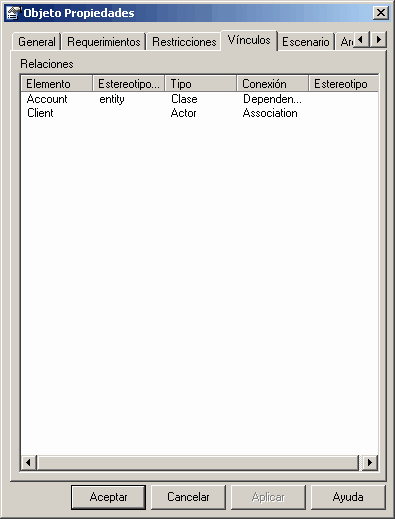

La pestaña Vínculos de la ventana Propiedades abre una lista de todas las relaciones activas para el elemento actual.
El panel de Relaciones lista las relaciones que tiene este elemento. El:
| • | La columna Elemento identifica los elementos a los cuales este elemento está relacionado. |
| • | La columna Estereotipo identifica el estereotipo (si existe alguno) del elemento. |
| • | La columna Tipo identifica el tipo de elemento del elemento relacionado. |
| • | La columna Conexión identifica el tipo de relación. |
| • | La columna Estereotipo identifica el estereotipo ( si existe alguno) de la relación. |
Desde la pestaña Vínculos puede realizar operaciones en una relación, haciendo clic con el botón derecho en la relación para mostrar el menú contextual.
Para:
Ocultar la relación en el diagrama, haga clic en la opción de menú Ocultar relación; luego la opción cambia a Mostrar relación, la cual selecciona para mostrar las relación en el diagrama.
Abre la ventana Properties de las relaciones, haga clic en la opción de menú Propiedades de las relaciones.
Resalte el elemento relacionado en la ventana del Explorador del proyecto, haga clic en la opción de menú Localizar objeto relacionado.
Elimine la relación desde el modelo y todos los diagramas, haga clic en la opción Eliminar relación; el sistema le informa que confirme la eliminación.
