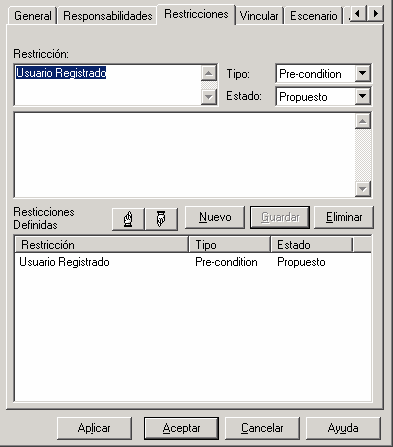

La pestaña Restricciones de la ventana Propiedades del elemento se muestra a continuación.
Los elementos pueden tener restricciones asociadas puestas en ellos. Éstas son las condiciones bajo las cuales el elemento debe existir y funcionar. Los restricciones típicas son las pre y pos condiciones que indican las cosas que deben ser verdaderas antes de que el elemento sea creado o accedido y las cosas que deben ser verdaderas después de que el elemento se destruya o su acción esté completa.
Utilice la función Especificar características de visibilidad para mostrar las Restricciones para un elemento en el diagrama directamente (es también posible mostrar restricciones heredadas en esta manera).
Agregar restricciones a un elemento del modelo
Para agregar restricciones a un elemento de modelado, proceda con los siguientes pasos:
1. Abra el diálogo Propiedades del Elemento.
2. Seleccione la pestaña Restricciones.
3. En el campo Restricción, ingrese el nombre de la restricción.
4. En los campos Tipo y Estado, haga clic en la flecha desplegable y seleccione el tipo y estado de restricción apropiado (Pre-condición, Post-condición o Invariante).
5. En el campo de texto más grande, ingrese cualquier nota adicional requerida.
6. Haga clic en el botón Guardar.
Las restricciones se utilizan conjuntamente con las responsabilidades para definir condiciones y reglas bajo las cuales un elemento funciona y existe.
