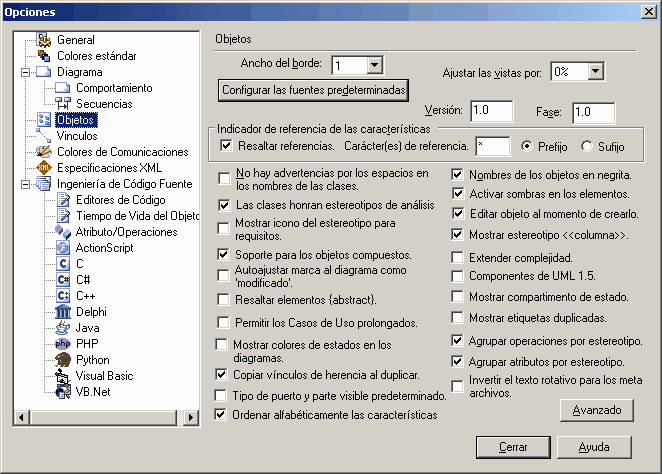

Opción

Se usa para

Ancho del borde

Establecer el ancho del borde por defecto (en pixeles).

Configurar las fuentes predeterminadas

Configurar las fuentes de texto del usuario y del modelo predeterminadas

Ajustar las vistas por

Automáticamente incrementar el tamaño de todos los objetos en el diagrama hasta un 50%, sin afectar que otros usuarios lean el diagrama.

Versión

Configurar la versión por defecto para los elementos nuevos.

Fase

Configurar la fase por defecto para nuevos elementos.

Resaltar referencias

Resaltar parámetros en operaciones que son pasadas por referencias mas que por valores.

Carácter(es) de referencia

Especificar un carácter a usar para la referencia.

Sufijo/Prefijo

Indicar si usar el valor del Carácter(es) de referencia como un prefijo (antes) o un sufijo (después).

No hay advertencias por los espacios en los nombres de las clases

Sobrepasar o mostrar el mensaje de advertencia si el nombre de una Clase tiene espacios embebidos.

Las clases honran estereotipos de análisis

Mostrar clases como su estereotipo, por ejemplo: si una clase está estereotipada como Interfaz, aparece como una Interfaz en vez de como Clase.

Mostrar icono del estereotipo para requisitos

Mostrar u ocultar una letra de código en la esquina superior derecha del Requisito (E, para externo) Cambio (C) e Incidencia (I).

Soporte para los objetos compuestos

Permitir que arrastre un elemento hijo en un elemento padre en un diagrama, y automáticamente embeberlo (y arrastrar el elemento hijo embebido fuera del elemento padre, rompiendo la relación padre-hijo).

Auto-ajustar marca al diagrama como 'modificado'

Asegurar que el autoajuste de elementos (por ejemplo Clases) que marcan el diagrama actual como cambiado (asterisco en la pestaña de nombre del diagrama), para que sea guardado.

Resaltar elementos {abstract}

Resaltar elementos abstractos con una etiqueta adecuada {abstrac} en la parte superior derecha de la Clase.

Permitir Casos de Uso prolongados

Estirar los nombres de los casos de uso o los puntos de extensión de los casos de uso para permitir espacio para el nombre. Si destilda la casilla, el reajuste del caso de uso es proporcional.

Mostrar colores de estados en los diagramas

Permitir la codificación de color para Requisitos y elementos similares.

Copiar vínculos de herencia al duplicar

Duplicar herencias y vínculos de Realización cuando una copia/edición es llevada a cabo ([Ctrl]+[Shift]+V).

Tipo de puerto y parte visible predeterminado

Permitir que los tipos de puerto y parte sean mostrados por defecto.

Ordenar alfabéticamente las características

Ordenar las características de los elementos alfabéticamente. Las características incluyen Atributos, Operaciones, Etiquetas, Restricciones y Casos de prueba.

Nombre de los objetos en negrita

Mostrar los elementos en negrita en los diagramas.

Activar sombras en los elementos

Alterna las sombras de los elementos.

Editar objetos al crearlo

Mostrar automáticamente la ventana de Propiedades del elemento cuando un nuevo elemento es agregado.

Mostrar estereotipo <<columna>>

Ocultar o mostrar el estereotipo <<columna>> usado cuando se modelan datos.

Extender complejidad

Extender niveles de complejidad a cinco niveles en la opción Complejidad en la ventana de Propiedades. Sino sólo tres niveles están disponibles.

Componentes de UML 1.5

Usar componentes de UML 1.5 (Enterprise Architect versiones 4 y posteriores soportan UML 2.x).

Mostrar compartimiento de estado

Mostrar u ocultar el compartimiento Estado dividido bajo el nombre de estado.

Mostrar etiquetas duplicadas

Permitir que las etiquetas duplicadas se muestren.

Agrupar operaciones por estereotipo

Agrupar las operaciones de un elemento por su estereotipo en el diagrama.

Agrupar atributos por estereotipo

Agrupar los atributos de un elemento por su estereotipo en el diagrama.

Invertir el texto rotativo para los meta archivos

Usar diferentes formatos de texto cuando lectores de meta archivos externos están causando incidencias.

Avanzado

Configurar la visibilidad de ciertos elementos en reportes y en los paquetes de diagramas.
