Región de actividad interruptible |
Superior Previo Próximo |
uso Común ..| ..Más Información | ..Especificación del UML del OMG
Una región de actividad interrumpible rodea un grupo de elementos de actividad, todas afectadas por ciertas interrupciones de tal manera tal que todas las señales que pasan dentro de la región que está terminada, deberían levantar la interrupción(es). Cualquier proceso que ocurre dentro de los límites de la región de actividad interrumpible se termina cuando se instiga un flujo a través de un flujo de interrupción a un elemento externo.

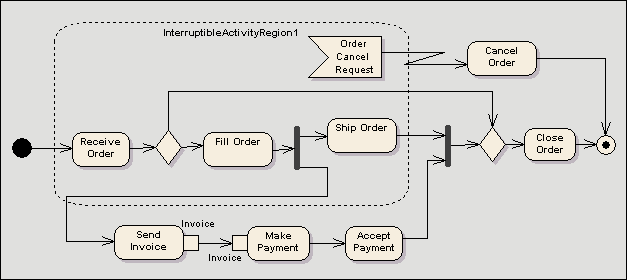

El ejemplo debajo ilustra que una cancelación de orden terminará cualquier proceso en las fases de recepción, compleción o envío.
Vea la figura 260 (UML 2.0 Superstructure, p. 338).
Especificación del UML del OMG La especificación del UML del OMG (UML 2.0 Superstructure, p. 337) establece: "Una región interrumpible contiene nodos de actividades. Cuando una señal abandona una región interrumpible a través de los bordes designados por la región como bordes, todas las señales y comportamientos en la región se terminan. " |
