Un elemento Interacción se usa para describir un sistema, representando sus interacciones en varios niveles de detalle, para ser revizado no sólo por los  profesionales del diseño, sino también por los usuarios finales e interesados. Un elemento interacción puede contener los siguientes tipos de diagrama:

Secuencia
Descripción de la interacción
Comunicación
Tiempos.

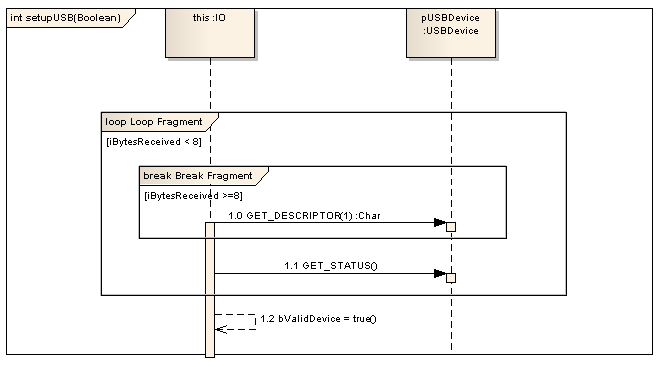

interactiondiagram

Un elemento interacción en Enterprise Architect se trata como un comportamiento del clasificador en el que se encuentra encapsulado. Puede tener parámetros y tipos de retorno, que se modelan usando la pestaña Comportamiento de la ventana Propiedades del elemento interacción. El elemento se interpreta como un método de la clase contenedora en el código generado ( vea el tema Generación de código desde modelos de comportamiento).

Un elemento interacción también se puede establecer como el clasificador para una Ocurrencia de interacción en un diagrama de secuencia, o para  una Acción de llamada a comportamiento en un diagrama de actividad. Estableciendo esta asociación (entre un comportamiento y una llamada a comportamiento) facilita agregar argumentos que se pueden trazar individualmente a los parámetros del comportamiento asociado.

Tenga en cuenta:

El motor de generación de código de comportamiento espera que el diagrama de secuencia y todos sus mensajes asociados y fragmentos de interacción se encapsulen dentro del elemento de interacción (por ejemplo, setupUSB en el siguiente ejemplo).



projbrowser_hierarchy

(La clase IO que se muestra arriba está disponible en el modelo EAExample, bajo Systems Engineering Model | Implementation Model | Software.)
