Los diagramas MOF son diagramas de Clase que están contenidos en paquetes con un estereotipo de metamodelo. Para crear un diagrama MOF, proceda con los siguientes pasos.

1. Cree un paquete que contendrá sus elementos MOF.

2. Haga clic con el botón derecho en un paquete en el Explorador del proyecto. Se abre el menú contextual.

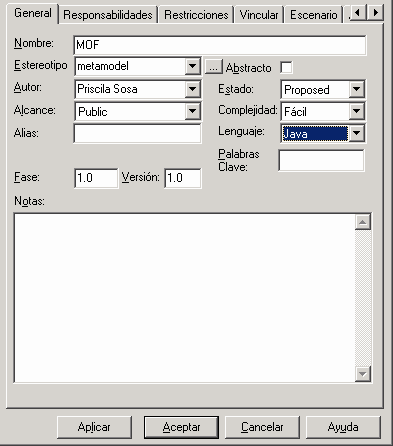

3. Seleccione la opción Propiedades del paquete. Se abre la ventana Paquete, tiene como predeterminado la pestaña General.



mof_exportxmi



4. En el campo Estereotipo haga clic en la flecha despegable y seleccione metamodelo.

5. Haga clic en el paquete en la ventana del Explorador del proyecto y, desde el menú contextual, seleccione Nuevo diagrama. Cree un diagrama Clase (el diagrama predeterminado).

6. Proporcione un nombre para su diagrama de Clase MOF.

7. En la caja de herramientas del UML de Enterprise Architect, seleccione la opción Más herramientas | UML | Metamodelo y agregue los elementos del Metamodelo requeridos para el diagrama.

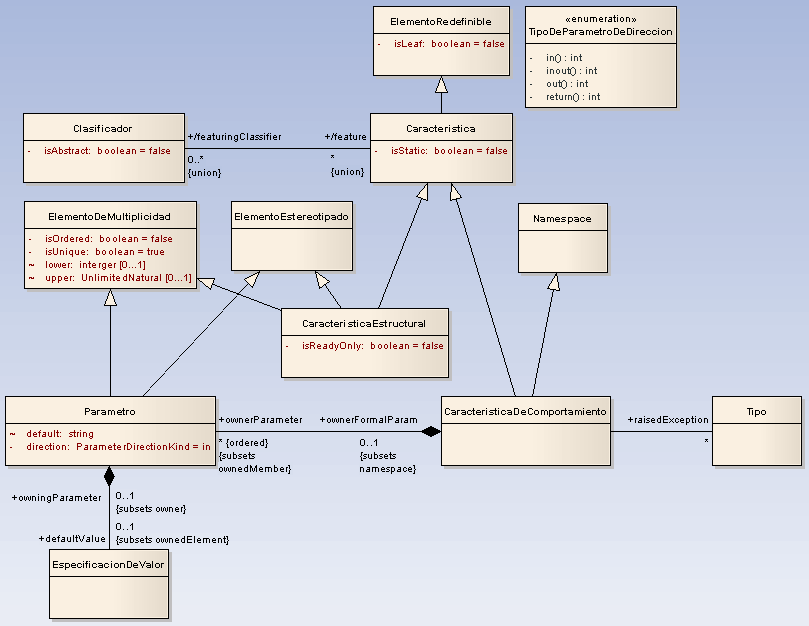

El siguiente es un ejemplo de un diagrama MOF. Un diagrama MOF puede contener elementos Paquetes, Clases, Enumeraciones, Primitivos, y relaciones de Generalización, Asociación, Componer y Agregación.



mof_uml2
