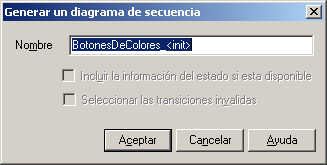

Una vez que haya compilado un historial de traza de la pila usando puntos de interrupción, puede crear un diagrama de secuencia de sus resultados. Para hacer esto, haga clic sobre el botón Generar diagrama de Secuencia ( ) en la Barra de herramientas de Depuración. Se abrirá la ventana Generar un diagrama de secuencia.
La ventana también se muestra automáticamente al finalizar la sesión de grabación de depuración, cuando un hilo que usted estaba grabando termina o el programa termina.
Complete los campos como sigue:
Campo
|
Descripción
|
Nombre
|
El nombre del diagrama, este campo es el nombre por defecto del nombre de la Máquina de Estados.
|
Incluir la información del estado si está disponible
|
La casilla de verificación es habilitada solo si la opción de Transición de Estados ha sido habilitada para el Script del Paquete antes de depurar.
Selecciónela para incluir alguna transición de estado detectada durante el proceso de depuración en el diagrama de secuencia producido.
|
Seleccionar las transacciones inválidas
|
La casilla de verificación esta habilitada solo si se seleccionó Incluir la informacion del estado si esta disponible.
Seleccione marcar con un borde rojo cualquier transición de estado detectada que sea ilegal para la Máquina de Estados.
|
Haga clic en el botón Aceptar. Su diagrama y los artefactos relacionados son colocados en una interacción bajo el paquete sobre el que se ejecuta la sesión de depuración.
