División

Superior  Previo  Próximo



                                                                                               Más Información ..| ..Especificación del UML del OMG



d_forkjoinacross

d_forkjoinup







activity - forkjoin2



Vea la figura 255 (UML 2.0 Superstructure, p. 335).

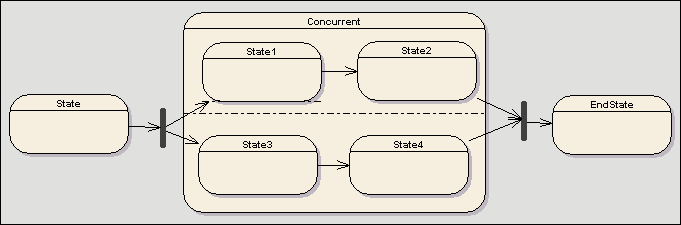

Con respecto a los diagramas de máquina de estados, un pseudo estado bifurcación significa que su transición entrante provendrá de un único estado y tendrá múltiples transiciones de salida. Estas transiciones deben ocurrir concurrentemente, solicitando el uso de regiones concurrentes, como se detalla abajo en el estado compuesto. A diferencia de los pseudo estados elección o unión, las divisiones no pueden tener disparadores o guardas. El siguiente diagrama muestra un pseudo estado bifurcación dividiendo en dos regiones concurrentes, que a su vez regresan al EstadoFinal vía la unión.





state -- join





Más Información

Pseudo estados
División/Unión
Regiones





Especificación del UML del OMG

La especificación del UML del OMG (UML 2.0 Superstructure, p. 471) establece:

"Los vértices bifurcación sirven para dividir una transición entrante en dos o más transiciones terminando en vértices destino octogonales (ej. los vértices en las diferentes regiones de un estado compuesto). Los segmentos de salida de un vértice bifurcación no deben tener guardas o disparadores."
