Final de flujo

Superior  Previo  Próximo

                                                                                          Uso Común ..| ..Más Información ..| ..Especificación del UML del OMG



d_flowfinal





Hay dos nodos que se usan para definir un estado final en una actividad, ambos definidos en el UML 2.0 del tipo "nodo final". El elemento final de flujo representa una salida del sistema en contraposición al final de actividad que representa que se completa la actividad. Sólo el flujo entrante al nodo final de flujo sale de la actividad; otros flujos continúan sin verse afectados.

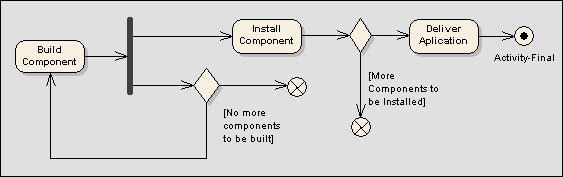

El siguiente ejemplo ilustra el desarrollo de una aplicación. El proceso ingresa al nodo final de flujo cuando no hay más componentes para construirse; tenga en cuenta que el elemento bifurcación indica un proceso concurrente con la creación de nuevos componentes y la instalación de los componentes completados. El final de flujo termina sólo los subprocesos construyendo componentes. Similarmente, sólo aquellos símbolos que entran a la bifurcación de decisión, para la instalación de más componentes, terminan con la conexión al flujo final. Esto es solamente luego de que se completa la actividad Entregar la Aplicación, después de que el flujo de control alcanza el nodo final, todos los flujo se detienen.





activity - final node



Vea la figura 251 (UML 2.0 Superstructure, p. 332).





Uso Común

Diagramas de Actividades



e_flowfinal





Más Información

Diagramas de Actividades
Final de Actividad





Especificación del UML del OMG

La especificación del UML del OMG (UML 2.0 Superstructure, p. 333) establece:

  "Un final de flujo destruye todos los flujos que llegan a él. No tiene efecto sobre los otros flujos en la actividad."
