Matriz de Relación del Elemento

Superior  Previo  Próximo

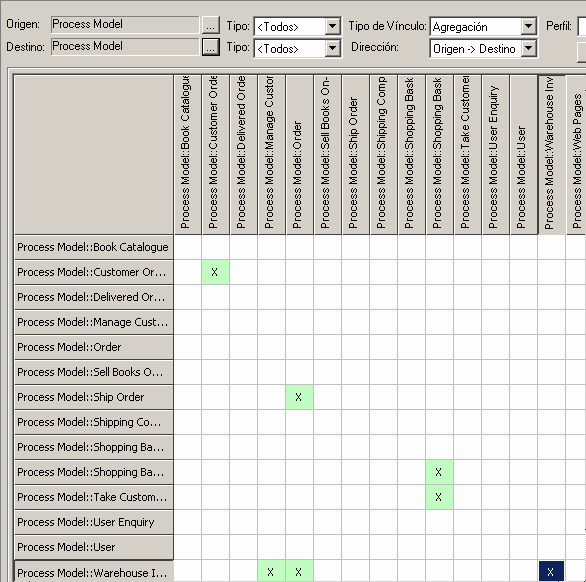

La Matriz de relaciones es una hoja de cálculo que muestra las relaciones entre elementos del modelo dentro de los paquetes. Selecciona un paquete origen y un paquete destino, el tipo de relación y dirección, y Enterprise Architect resaltará todas las relaciones entre los elementos de origen y de destino marcando el cuadro requerido.



La Matriz de relaciones es un método conveniente para visualizar rápidamente y definitivamente las relaciones. También le permite crear, modificar y eliminar relaciones entre elementos con un solo clic del mouse - otra forma rápida de configurar complejos grupos de relaciones de elementos con el mínimo de esfuerzo.



relationshipmatrix



Haga clic en este vínculo para más información de accediendo a la Matriz de relaciones.



También puede:

Seleccionar opciones para modificar el tipo de información a mostrar en la Matriz de relaciones.
Actualizar, eliminar y crear relaciones a través de la Matriz de relaciones.
Exportar el contenido de la Matriz de relaciones a un archivo CVS.
Guardar un perfil de las configuraciones de la Matriz de relaciones para monitorear el desarrollo del mismo paquete de origen y de destino.
