Modificar Relaciones en la Matriz

Superior  Previo  Próximo

Puede modificar o eliminar las relaciones, o crear nuevas relaciones, directamente desde la Matriz de relaciones.



Para modificar o eliminar relaciones

Haga clic con el botón derecho del mouse sobre una relación resaltada para abrir el menú contextual, y seleccionar desde las siguientes opciones:



Ver la relaciones. - abre la ventana Propiedades para la relación seleccionada.
Propiedades del elemento origen. - abre la ventana Propiedades para el elemento origen.
Propiedades del elemento destino. - abre la ventana Propiedades para elemento destino.
Eliminar la relación.

Si ha seleccionado Eliminar la relación, Enterprise Architect le preguntará para que confirme esta acción.

Si ha seleccionado alguna de las otras opciones, modifique cualquier propiedad que desee, y presione el botón Aceptar para guardar los cambios.



Para crear una nueva relación



1. Seleccione el tipo de relación que desee en el campo Tipo de vínculo.

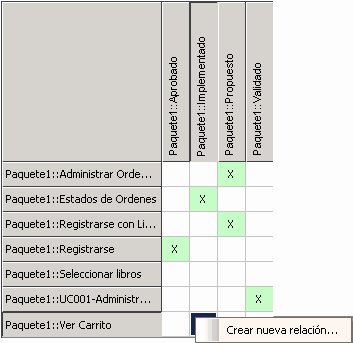

2. Haga clic con el botón derecho del mouse sobre una intersección vacía de la fila origen y columna destino para desplegar el menú contextual.



createnewrelationship



3. Seleccione la opción Crear nueva relación... para crear un nuevo conector entre dos elementos.



Consejo: Utilice las características de administración de la matriz de relaciones para crear y administrar rápidamente relaciones como Realizaciones y Agregaciones entre requisitos e implementaciones de elementos (tales como los casos de uso)
