Marco del diagrama

 Superior  Previo  Próximo

diagram frame

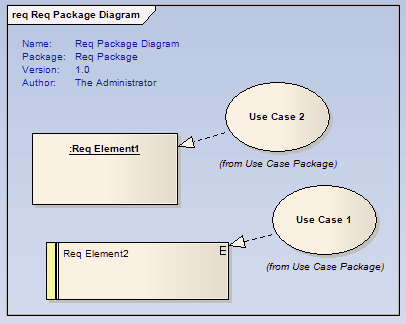

Un elemento Marco del diagrama es una rendición de un diagrama desplegado del Explorador del proyecto en otro diagrama. Este es un tipo de fragmento combinado con la referencia de operador de interacción. Sin embargo, este se puede crear en cualquier tipo de diagrama, y no se crea en la misma forma como otros fragmentos combinados.

Cuando suelta el diagrama desde el Explorador del proyecto en el diagrama abierto, se abre el siguiente aviso:

selecttypedialog

Si hace clic en el botón Marco del diagrama, un Marco del diagrama se inserta en el diagrama, conteniendo una imagen del diagrama soltado.

Si selecciona la opción Referencia del diagrama, un marco vacío se inserta con el nombre del diagrama soltado en la etiqueta del marco. Si selecciona el botón Hipervínculo, un ícono del diagrama se inserta sin marco, y con el paquete padre y el nombre del diagrama a continuación.

En los tres casos, el objeto actúa como un hipervínculo al diagrama de referencia real. También puede definir las propiedades para los objetos, como para otros elementos, haciendo clic con el botón derecho en el objeto y seleccionando el menú contextual Propiedades del elemento.

Tenga en cuenta:
•Puede cambiar el tamaño de los tres objetos, pero no puede reducir un Marco del diagrama a menos del tamaño del diagrama adjunto.
•No puede cambiar el diagrama dentro de un Marco del diagrama. Para editar el diagrama, haga doble clic dentro del marco y edite el diagrama original.
•El elemento Marco del diagrama luce idénticamente a pero no es el mismo que un borde del marco del diagrama, el cual puede configurar automáticamente en nuevas imágenes de diagramas usando la opción Herramientas | Opciones | Diagrama, y seleccionando las casillas apropiadas en el panel Marcos del diagrama. Estas opciones establecen marcos en impresiones de diagramas, imágenes de diagramas copiadas al archivo, e imágenes de diagramas copiadas al portapapeles. Si usted pega la imagen desde el portapapeles en otro diagrama, la imagen inicialmente luce igual que el elemento Marco del diagrama pero en realidad es una unidad discreta que manipula usando el Administrador de imagen.
