Usar el administrador de imágenes

El Administrador de imágenes permite insertar imágenes alternas en los diagramas en lugar de insertar elementos UML estándar. Por ejemplo, puede querer ubicar una imágen de fondo personalizada en un diagrama, o mostrar una imagen personalizada como un Router o PC en un elemento UML.

Tenga en cuenta:

En la edición Corporativa de Enterprise Architect, si la seguridad está habilitada usted debe tener permisos de Configurar imágenes para configurar imágenes alternativas de elementos.

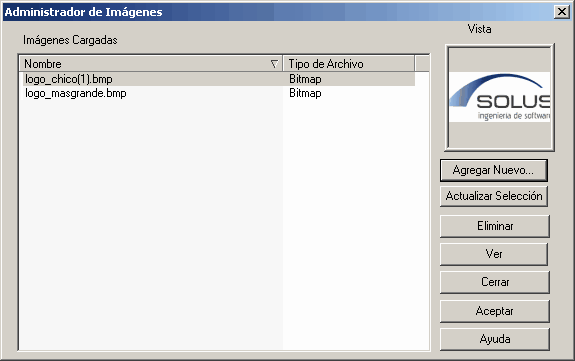

Para mostrar la ventana Administrador de imágenes, puede:

•	Hacer clic en un elemento dentro del diagrama y, desde el menú contextual, seleccione la opción Apariencia \| Seleccionar imagen alterna, o

•	Seleccionar el elemento en el diagrama y presionar [Ctrl]+[Shift]+[W].

imagemanager

Para ubicar y mostrar cada nombre de archivo de las imágenes, haga clic en nombres de archivos de imágenes individuales, o presione [#] y [$] para arrastrar la lista de imágenes. Mientras resalta cada nombre de archivo de las imágenes, el panel Vista previa cambia para reflejar la imagen. Haga doble clic en el nombre de archivo de la imagen requerida para mostrar la imagen en tamaño completo.

Los siguientes botones están disponibles en la ventana Administrador de imágenes:

Opción y teclas de función	Se usa para
Ver [Alt]+[V]	Mostrar la imágen seleccionada en tamaño completo.
Agregar nuevo [Alt]+[A]	Explorar directorios apropiados para buscar e importar nuevas imágenes. Puede importar imágenes en formato .BMP, .PNG, .WMF, .TGA, .PCX o .JPG. Internamente, Enterprise Architect almacena las imágenes en formato .PNG o de metarchivo para conservar el espacio.
Actualizar selección [Alt]+[U]	Actualizar la imágen seleccionada, por ejemplo luego de que fuera modificada.
Eliminar [Alt]+[D]	Eliminar la imágen seleccionada. Un mensaje se muestra para indicar cuantos elementos usa la imágen. Haga clic en el botón Continuar para eliminar la información sobre la imágen de esos elementos, que luego se revertirá a su apariencia previa.
Cerrar	Cerrar la ventana del Administrador de imágenes.
Aceptar [Alt]+[O]	Confirmar la selección de la imágen alternativa para el elemento seleccionado en el diagrama.

Tenga en cuenta:

•	Si está creando muchos elementos del mismo tipo que tienen una imágen en particular, debería usar un estereotipo personalizado con un metarchivo asociado.

•	Puede transportar archivos de imágenes entre modelos, usando del menú Herramientas la opción Exportar datos de referencia e Importar datos de referencia.
